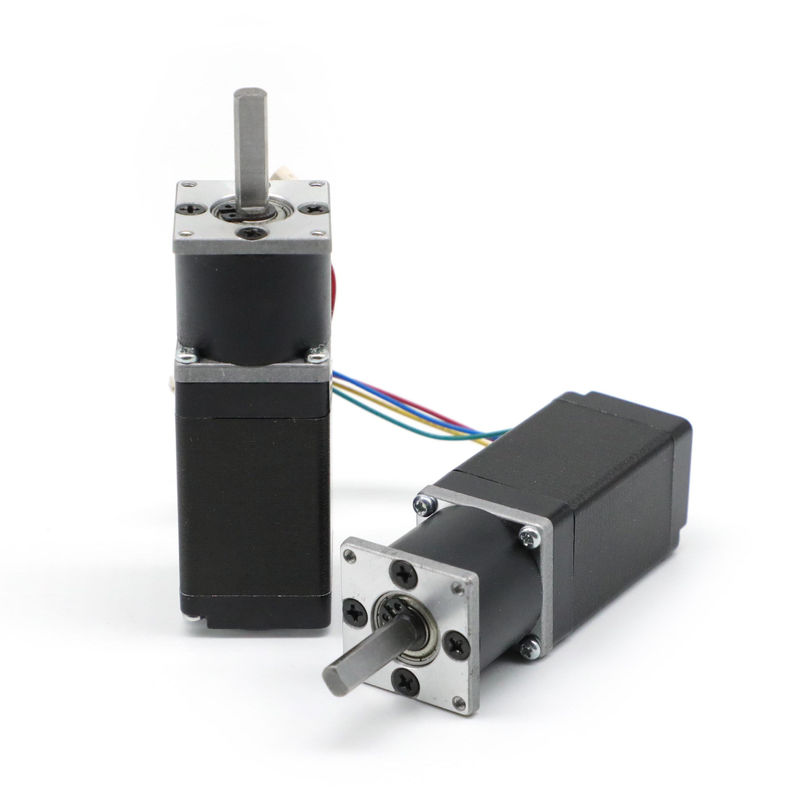

Συνδεμένη Stepper Inkjet εκτυπωτής μηχανή Nema 11 28mm

Συνδεμένη Stepper Inkjet εκτυπωτής μηχανή Nema 11 28mm

Επωνυμία:	Hetai
Αριθμός Μοντέλου:	Σειρά 28BYGH507
MOQ:	50
τιμή:	USD
Χρόνος παράδοσης:	28-31
Όροι πληρωμής:	L/C, D/P, T/T, Western Union, MoneyGram

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE ROHS ISO

Όνομα προϊόντος:

Κιβώτιο ταχυτήτων Planetary Stepping

Αναλογία μείωσης:

1:6

Ροπή συγκράτησης:

2400 γρ.εκ

Ρεύμα:

2.0 A/Phase

Γωνία βήματος:

1.8 °

Ακρίβεια βημάτων:

± 5%

Ονομαστική τάση:

5.4V

Επαγωγή:

1,9 mH/Φάση

Αντίσταση:

2,7 Ω/Φάση

Μέγιστο ακτινοβολικό φορτίο:

28 Ν

Μέγιστο άξονα φορτίου άξονα:

10 N

Επίπεδο Προστασίας:

IP40

Θερμοκρασία περιβάλλοντος:

-20℃~+50℃

Αντίσταση μόνωσης:

Συνεχές ρεύμα 100MΩ Min.500VC

Διηλεκτρική αντοχή:

500VAC 1 λεπτό

Μήκος:

80 χλστ

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο με το εσωτερικό κιβώτιο αφρού, παλέτα

Δυνατότητα προσφοράς:

10000pcs/month

Επισημαίνω:

stepper εκτυπωτών Inkjet μηχανή

συνδεμένο stepper nema 11 μηχανών

Stepper μηχανή Nema 11 28mm

Περιγραφή προϊόντος

Nema 11 28BYGH να περπατήσει μηχανή κιβωτίων ταχυτήτων για τους εκτυπωτές Inkjet

Το 28BYGH σύνδεσε να περπατήσει τη μηχανή έχει την υψηλή ροπή παραγωγής και τον ακριβή προσδιορισμό θέσης.

Ηλεκτρική προδιαγραφή

28BYGH507-03AG6
ΓΩΝΙΑ ΒΗΜΑΤΩΝ	°/STEP	1.8
ΕΚΤΙΜΗΜΕΝΗ ΤΑΣΗ	Β	5.4
ΤΡΕΧΩΝ	A/PHASE	2.0
ΑΝΤΙΣΤΑΣΗ	Ω/PHASE	2.7
ΑΥΤΕΠΑΓΩΓΗ	mH/PHASE	1.9
ΚΡΑΤΗΜΑ ΤΗΣ ΡΟΠΗΣ	g.cm	2400
ΚΑΤΗΓΟΡΙΑ ΜΟΝΩΣΗΣ		Β

Ηλεκτρικό ΜΕΡΟΣ ΜΗΧΑΝΩΝ προδιαγραφών:

ΠΡΟΤΥΠΟ	ΓΩΝΙΑ ΒΗΜΑΤΩΝ (°/STEP)	ΚΑΛΩΔΙΟ ΜΟΛΥΒΔΟΥ ΜΟΛΥΒΔΟΥ (Αριθ.)	ΤΑΣΗ (β)	ΤΡΕΧΩΝ (A/PHASE)	ΑΝΤΙΣΤΑΣΗ (Ω/PHASE)	ΑΥΤΕΠΑΓΩΓΗ (MH/PHASE)	ΚΡΑΤΗΜΑ ΤΗΣ ΡΟΠΗΣ (G.CM)	ΥΨΟΣ ΜΗΧΑΝΩΝ Λ (ΚΚ)	ΒΑΡΟΣ ΜΗΧΑΝΩΝ (Κλ)
28BYGH102-01	1.8	4	3.90	0,67	6.3	3.2	600	32	0,11
28BYGH105-01	1.8	6	3.1	0,95	3.3	1.0	430	32	0,11
28BYGH301	1.8	4	4.56	0,67	6.8	4.9	950	45	0,17
28BYGH303	1.8	6	3.40	0,95	3.4	1.0	750	45	0,14
28BYGH501	1.8	4	8.04	0,67	12.0	7.2	1200	51	0,19
28BYGH502	1.8	6	3.80	0,95	4.0	1.3	900	51	0,20

Κιβώτιο ταχυτήτων 28mm ηλεκτρική προδιαγραφή:
Αναλογία μείωσης	1/6
Αριθμός τραίνων εργαλείων	1
Αποδοτικότητα μετάδοσης	81%
Εκτιμημένη ροπή ανοχής	0,2 N.m
Ανώτατη στιγμιαία ροπή ανοχής	0,6 N.m
Ακτινωτό φορτίο (10mm από τη φλάντζα)	≤80N
Αξονικό φορτίο άξονων	≤30N
μήκος (χιλ.)	28.5
Βάρος (ζ)	105
Υλικό κατοικίας	Μέταλλο
Συμπεριφορά στην παραγωγή	Ρουλεμάν μανικιών
Τύπος-κατάλληλη δύναμη άξονων ανώτατη	≤200N
Ακτινωτό παιχνίδι του άξονα (χιλ.)	≤0.03
Παιχνίδι ώθησης του άξονα (χιλ.)	≤0.4
Σπασμωδική κίνηση no-load (°)	≤1.5

*** Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν από το αίτημά σας. Παρακαλώ μας ελάτε σε επαφή με για περισσότερες λεπτομέρειες.

Συνδεμένη Stepper Inkjet εκτυπωτής μηχανή Nema 11 28mm 0

Διάγραμμα καλωδίωσης

Συνδεμένη Stepper Inkjet εκτυπωτής μηχανή Nema 11 28mm 1

Εφαρμογή προϊόντων

Μεγάλος εκτυπωτής εγχύσεων

Συνδεμένη Stepper Inkjet εκτυπωτής μηχανή Nema 11 28mm 2

Το ΠΛΕΟΝΕΚΤΗΜΑ της πλανητικής μηχανής κιβωτίων ταχυτήτων:

1. Το πλανητικό κιβώτιο ταχυτήτων εγγυάται το εύκαμπτο & αξιόπιστο σύστημα μετάδοσης δύναμης

2. Ευρεία αναλογία ταχύτητας με μια μακριά διάρκεια ζωής υπηρεσιών

3. Μοναδικό σχέδιο για την πυκνότητα υψηλής δύναμης

4. Υψηλή ακρίβεια

Τα πλανητικά κιβώτια ταχυτήτων σχεδιάζονται για ένα μεγάλο μέρος της ενέργειας εισαγωγής που βοηθά χωρίς ραφή το ζεύγος άλλες ρυθμίσεις εργαλείων.
