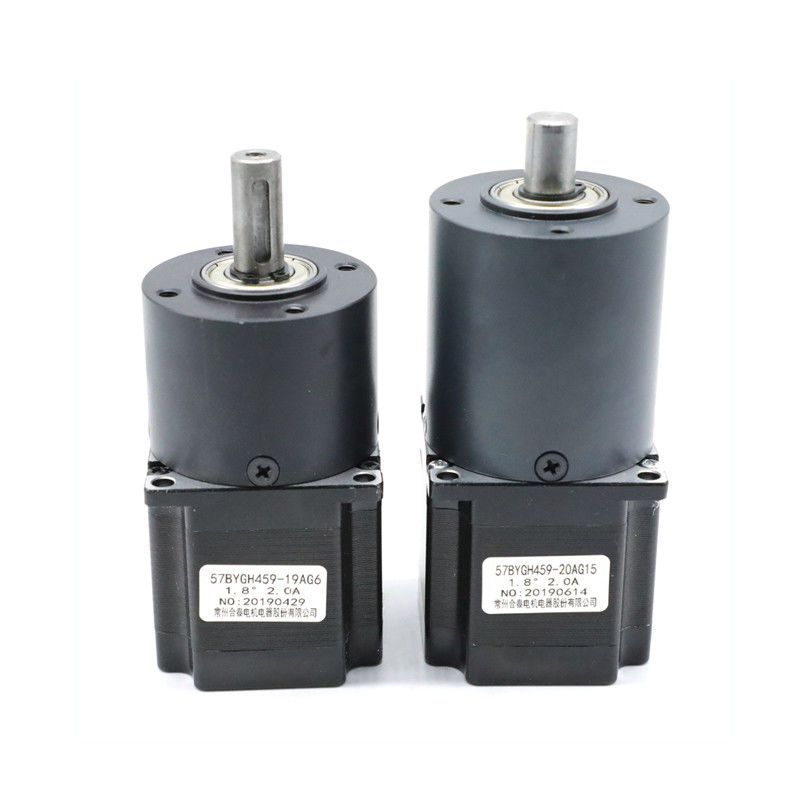

20 Stepper κλ εκατ. μηχανή με το πλανητικό κιβώτιο ταχυτήτων

20 Stepper κλ εκατ. μηχανή με το πλανητικό κιβώτιο ταχυτήτων

Brand Name:	HeTai
Model Number:	57BYGH
MOQ:	50
τιμή:	USD
Delivery Time:	25 ΗΜΕΡΕΣ
Payment Terms:	L/C, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Πιστοποίηση:

CE ROHS ISO

όνομα προϊόντων:

Να περπατήσει μηχανή κιβωτίων ταχυτήτων

Υλικό κιβωτίων ταχυτήτων:

Μεταλλουργία σκονών, κράμα ψευδάργυρου, πλαστικά εφαρμοσμένης μηχανικής

Ανώτατη αναλογία μείωσης:

1:216

Ακρίβεια βημάτων:

Άνοδος θερμοκρασίας:

80 ℃ Max

Αντίσταση μόνωσης:

Συνεχές ρεύμα 100MΩ Min.500VC

Περιβαλλοντική θερμοκρασία:

-20℃~+50℃

Διηλεκτρική δύναμη:

500VAC 1 λεπτό

Ανώτατη ακτινωτή δύναμη:

75N (20mm από την μπροστινή φλάντζα)

Ανώτατη αξονική δύναμη:

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο με το εσωτερικό κιβώτιο αφρού, παλέτα

Δυνατότητα προσφοράς:

10000 PC/μήνας

Επισημαίνω:

stepper μηχανή με το πλανητικό κιβώτιο ταχυτήτων

20 stepper κλ εκατ. μηχανή

stepper μηχανή 20kg εκατ.

Product Description

Αντιστοιχία 57BYGH με σκονών μεταλλουργίας & ψευδάργυρου πολλαπλές επιλογές κιβωτίων ταχυτήτων κραμάτων τις πλανητικές

Για τις μηχανές σειράς 57BYGH, μπορείτε να ταιριάξετε με το πλανητικό κιβώτιο ταχυτήτων 42,52,56,63χιλ.

Τα πλαστικά κραμάτων και εφαρμοσμένης μηχανικής ψευδάργυρου είναι οικονομικώς πιό αποδοτικά συγκρίνουν με τη μεταλλουργία σκονών

42mm

Μεταλλουργία σκονών

52mm

Κράμα ψευδάργυρου

56mm

Μεταλλουργία σκονών

Κράμα ψευδάργυρου

Πλαστικά εφαρμοσμένης μηχανικής

63mm

Κράμα ψευδάργυρου

Όπως και τις χρήσεις για τις μεταδόσεις στα οχήματα, τα πλανητικά κιβώτια ταχυτήτων χρησιμοποιούνται στις διάφορες βιομηχανίες για τις διαφορετικές εφαρμογές. Προσφέρουν τη υψηλή ακρίβεια και την υψηλή αναλογία ροπή--όγκου που καθιστούν τους καλοταιριασμένους στις εφαρμογές που περιλαμβάνουν αυξανόμενη ροπή, που μειώνει την ταχύτητα, τον ακριβή προσδιορισμό θέσης, και τα αναπαραγώγιμα μηχανήματα ελέγχου.

Ηλεκτρική προδιαγραφή ΜΕΡΩΝ ΜΗΧΑΝΩΝ:

ΠΡΟΤΥΠΟ	ΓΩΝΙΑ ΒΗΜΑΤΩΝ (°/STEP)	ΚΑΛΩΔΙΟ ΜΟΛΥΒΔΟΥ (Αριθ.)	ΤΑΣΗ (β)	ΤΡΕΧΩΝ (A/PHASE)	ΑΝΤΙΣΤΑΣΗ (Ω/PHASE)	ΑΥΤΕΠΑΓΩΓΗ (MH/PHASE)	ΚΡΑΤΗΜΑ ΤΗΣ ΡΟΠΗΣ (KG.CM)	ΥΨΟΣ ΜΗΧΑΝΩΝ Λ (ΚΚ)	ΒΑΡΟΣ ΜΗΧΑΝΩΝ (Κλ)
57BYGH001A	1.8	4	6.0	0,5	12	20	3.5	41	0,45
57BYGH048-11	1.8	4	4.4	2.0	2.2	5.0	6.0	41	0,45
57BYGH201-22A	1.8	4	6.6	0,6	11	25	7.0	51	0,65
57BYGH218-45	1.8	4	2.6	2.0	1.3	4	8.0	51	0,65
57BYGH420-77	1.8	6	3.8	2.0	1.9	3.5	9.0	56	0,70
57BYGH432-63A	1.8	6	2.4	3.0	0,8	1.2	9.0	56	0,70
57BYGH633-131	1.8	6	3.0	3.0	1.0	1.8	13.5	78	1.00
57BYGH639-10E	1.8	4	2.1	4.2	0,5	1.6	18	78	1.13
57BYGH801-01	1.8	6	3.3	3.0	1.1	2.5	16	84	1.13
57BYGH815	1.8	4	7.36	1.6	4.6	16	20	84	1.13

*Products μπορεί να προσαρμοστεί από το ειδικό αίτημα.

*Products μπορεί να ταιριάξει με το κιβώτιο ταχυτήτων 42,52,57,63χιλ.

Διάγραμμα καλωδίωσης

Μηχανική διάσταση

Ηλεκτρική προδιαγραφή ΚΙΒΩΤΙΩΝ ΤΑΧΥΤΉΤΩΝ:

Έξω διάμετρος 42mm μεταλλουργία σκονών

Υλικό κατοικίας	Συμπεριφορά στην παραγωγή	Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν	Αξονικό φορτίο άξονων (Ν)	Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν)	Ακτινωτό παιχνίδι του άξονα (χιλ.)	Παιχνίδι ώθησης του άξονα (χιλ.)	Σπασμωδική κίνηση no-load (°)
Μεταλλουργία σκονών	ρουλεμάν μανικιών	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Αναλογία μείωσης	Εκτιμημένη ροπή ανοχής (NM)	Ανώτατη στιγμιαία ροπή ανοχής (NM)	Efficiency%	Μήκος Λ (χιλ.)	Βάρος (γ)	Αριθμός τραίνων εργαλείων
1/4	1.0	3.0	81%	32.5	170	1
1/6
1/15	4.0	12	72%	46.3	207	2
1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	65%	60.1	267

Μηχανική διάσταση

20 Stepper κλ εκατ. μηχανή με το πλανητικό κιβώτιο ταχυτήτων 2

Έξω διάμετρος 52mm κράμα ψευδάργυρου

Υλικό κατοικίας	Συμπεριφορά στην παραγωγή	Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν	Αξονικό φορτίο άξονων (Ν)	Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν)	Ακτινωτό παιχνίδι του άξονα (χιλ.)	Παιχνίδι ώθησης του άξονα (χιλ.)	Σπασμωδική κίνηση no-load (°)
Κράμα ψευδάργυρου	ρουλεμάν μανικιών	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Αναλογία μείωσης

Εκτιμημένη ροπή ανοχής (NM)

Ανώτατη στιγμιαία ροπή ανοχής (NM)

Efficiency%

Μήκος

Λ (χιλ.)

Βάρος (γ)

Αριθμός τραίνων εργαλείων

Αναλογία μείωσης

1/13

2.0

6.0

81%

52.9

345

Μηχανική διάσταση

20 Stepper κλ εκατ. μηχανή με το πλανητικό κιβώτιο ταχυτήτων 3

Έξω διάμετρος 56mm μεταλλουργία σκονών

Υλικό κατοικίας	Συμπεριφορά στην παραγωγή	Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν	Αξονικό φορτίο άξονων (Ν)	Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν)	Ακτινωτό παιχνίδι του άξονα (χιλ.)	Παιχνίδι ώθησης του άξονα (χιλ.)	Σπασμωδική κίνηση no-load (°)
Μεταλλουργία σκονών	ρουλεμάν μανικιών	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Αναλογία μείωσης	Εκτιμημένη ροπή ανοχής (NM)	Ανώτατη στιγμιαία ροπή ανοχής (NM)	Efficiency%	Μήκος Λ (χιλ.)	Βάρος (γ)	Αριθμός τραίνων εργαλείων
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

Μηχανική διάσταση

20 Stepper κλ εκατ. μηχανή με το πλανητικό κιβώτιο ταχυτήτων 4

Έξω διάμετρος 56mm πλαστικά εφαρμοσμένης μηχανικής

Υλικό κατοικίας	Συμπεριφορά στην παραγωγή	Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν	Αξονικό φορτίο άξονων (Ν)	Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν)	Ακτινωτό παιχνίδι του άξονα (χιλ.)	Παιχνίδι ώθησης του άξονα (χιλ.)	Σπασμωδική κίνηση no-load (°)
Πλαστικά εφαρμοσμένης μηχανικής	ρουλεμάν μανικιών	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Αναλογία μείωσης	Εκτιμημένη ροπή ανοχής (NM)	Ανώτατη στιγμιαία ροπή ανοχής (NM)	Efficiency%	Μήκος Λ (χιλ.)	Βάρος (γ)	Αριθμός τραίνων εργαλείων
1/15	8.0	25	72%	61.6	450	2
1/18
1/26
1/47	16	50
1/66

Μηχανική διάσταση

20 Stepper κλ εκατ. μηχανή με το πλανητικό κιβώτιο ταχυτήτων 4

Έξω διάμετρος κράμα ψευδάργυρου 56 χιλ.

Υλικό κατοικίας	Συμπεριφορά στην παραγωγή	Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν	Αξονικό φορτίο άξονων (Ν)	Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν)	Ακτινωτό παιχνίδι του άξονα (χιλ.)	Παιχνίδι ώθησης του άξονα (χιλ.)	Σπασμωδική κίνηση no-load (°)
Κράμα ψευδάργυρου	ρουλεμάν μανικιών	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Αναλογία μείωσης	Εκτιμημένη ροπή ανοχής (NM)	Ανώτατη στιγμιαία ροπή ανοχής (NM)	Efficiency%	Μήκος Λ (χιλ.)	Βάρος (γ)	Αριθμός τραίνων εργαλείων
1/4	2.0	6	81%	43.3	350	1
1/6
1/13				52.7	400

Μηχανική διάσταση

20 Stepper κλ εκατ. μηχανή με το πλανητικό κιβώτιο ταχυτήτων 6

Έξω διάμετρος 63mm κράμα ψευδάργυρου

Υλικό κατοικίας	Συμπεριφορά στην παραγωγή	Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν	Αξονικό φορτίο άξονων (Ν)	Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν)	Ακτινωτό παιχνίδι του άξονα (χιλ.)	Παιχνίδι ώθησης του άξονα (χιλ.)	Σπασμωδική κίνηση no-load (°)
Κράμα ψευδάργυρου	ρουλεμάν μανικιών	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Αναλογία μείωσης

Εκτιμημένη ροπή ανοχής (NM)

Ανώτατη στιγμιαία ροπή ανοχής (NM)

Efficiency%

Μήκος

Λ (χιλ.)

Βάρος (γ)

Αριθμός τραίνων εργαλείων

1/8

3.0

8.0

81%

75.5

400

Μηχανική διάσταση

20 Stepper κλ εκατ. μηχανή με το πλανητικό κιβώτιο ταχυτήτων 7
