Μικρή αβούρτσιστη μηχανή NEMA 14 24v 36mm 2 NM κιβωτίων ταχυτήτων

Μικρή αβούρτσιστη μηχανή NEMA 14 24v 36mm 2 NM κιβωτίων ταχυτήτων

Επωνυμία:	Hetai
Αριθμός Μοντέλου:	Σειρά 36BLY01E
MOQ:	50
τιμή:	USD
Χρόνος παράδοσης:	28-31
Όροι πληρωμής:	L/C, D/P, T/T, Western Union, MoneyGram

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE ROHS ISO

Όνομα προϊόντος:

Κιβώτιο ταχυτήτων χωρίς ψήκτρες

Άνεμος τύπος:

Αστέρι

Γωνία επίδρασης αιθουσών:

120° ηλεκτρική γωνία

Κατηγορία μόνωσης:

σι

Θερμοκρασία περιβάλλοντος:

-20℃~+50℃

Αντίσταση μόνωσης:

Συνεχές ρεύμα 100MΩ Min.500VC

Διηλεκτρική αντοχή:

600VAC 1 λεπτό

Επίπεδο Προστασίας:

IP40

Αναλογία μείωσης:

1:94

Δυναμική ροπής:

2.5 Ν.μ.

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο με το εσωτερικό κιβώτιο αφρού, παλέτα

Δυνατότητα προσφοράς:

5000pcs/month

Επισημαίνω:

NEMA 14 24v

nema 14 36mm

πλανητικό κιβώτιο ταχυτήτων για την αβούρτσιστη μηχανή

Περιγραφή προϊόντος

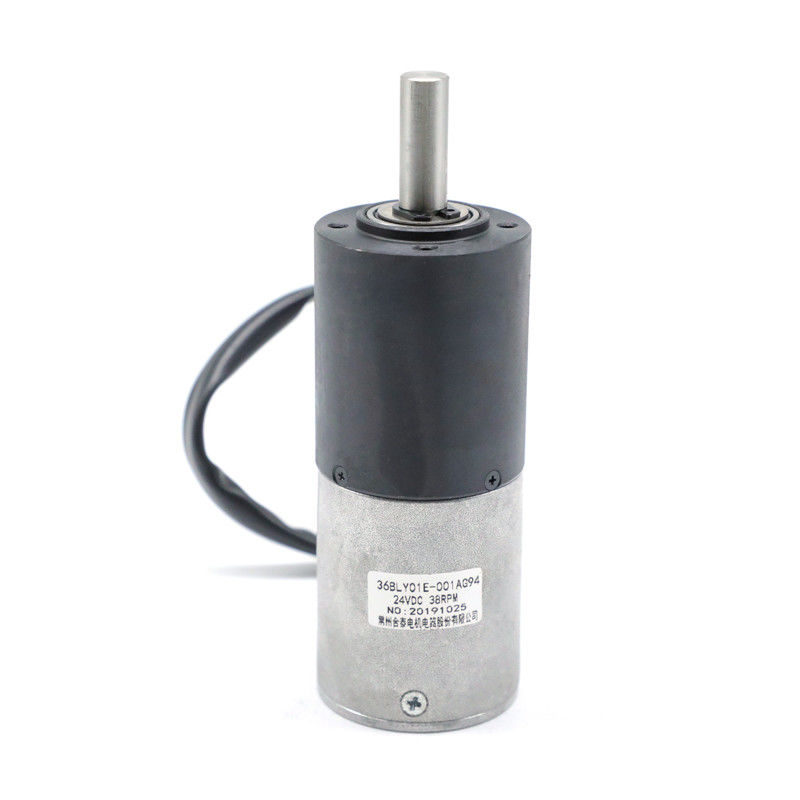

36BLY01E-001AG94 Μοτέρ πλανητικού μειωτήρα NEMA 14 μικρού μεγέθους 2 N.m υψηλής απόδοσης

Το 36BLY01E-001AG94 χρησιμοποιεί ένα πλανητικό μειωτήρα απόμεταλλουργία σκόνης. Η ονομαστική ροπή του κινητήρα 36BLY01E είναι 0.03NM, εγκατεστημένο με μειωτήρα αναλογίας 1:94, η ροπή μπορεί να φτάσει τα 2 NM. Εν τω μεταξύ, η ταχύτητα των 3500 σ.α.λ. μειώνεται σε 38 σ.α.λ. Μπορεί επίσης να συνδυαστεί με άλλες αναλογίες μείωσης:

Στάδιο 1

1/4, 1/5

Στάδιο 2

1/16, 1/20, 1/25

Στάδιο 3

1/53, 1/62, 1/76, 1/94, 1/117

Παρακαλώ κάντε κύλιση προς τα κάτω για να δείτε περισσότερες λεπτομέρειες σχετικά με τον μειωτήρα

Ηλεκτρικές Προδιαγραφές:

		Μοντέλο
Μοντέλο Κατασκευαστή		36BLY01E-001AG94
Αριθμός Φάσεων	Φάση	3
Αριθμός Πόλων	Πόλοι	４
Αντίσταση Γραμμής προς Γραμμή	OHMS	6.4
Ονομαστική Τάση	VDC	24
Ταχύτητα χωρίς φορτίο	RPM	4800
Ρεύμα χωρίς φορτίο	Amps	0.32
Ονομαστική Ταχύτητα	Rpm	3500±200
Ονομαστικό Ρεύμα	A	0.32
Ονομαστική Ροπή	N.m	0.03
Ονομαστική Ισχύς	W	11
Μέγιστη Ροπή	N.m	0.09
Σταθερά Ροπής	N.m/A	0.015
Σταθερά Αντίστροφης Ηλεκτρεγερτικής Δύναμης	V/kRPM	1.6
Μήκος Σώματος	mm	42
Βάρος	Kg	0.16
ΠΡΟΔΙΑΓΡΑΦΕΣ ΚΙΝΗΤΗΡΑ ΜΕ ΠΛΑΝΗΤΙΚΟ ΓΕΡΜΑΝΟ
ΟνομαστικήΡοπή	N.m	2
Ονομαστική Ταχύτητα	Rpm	38
ΑΝΑΛΟΓΙΑ		94:1

*Τα προϊόντα μπορούν να προσαρμοστούν κατόπιν ειδικού αιτήματος.

Διάγραμμα Καλωδίωσης

ΛΕΙΤΟΥΡΓΙΑ	ΧΡΩΜΑ
+5V	ΚΟΚΚΙΝΟ	UL1332 26AWG
HALL A	ΜΠΛΕ
HALL B	ΠΡΑΣΙΝΟ
HALL C	ΛΕΥΚΟ
GND	ΜΑΥΡΟ
ΦΑΣΗ A	ΚΑΣΤΑΝΟ
ΦΑΣΗ B	ΚΙΤΡΙΝΟ
ΦΑΣΗ C	ΠΟΡΤΟΚΑΛΙ

Μηχανικές Διαστάσεις

Μικρή αβούρτσιστη μηχανή NEMA 14 24v 36mm 2 NM κιβωτίων ταχυτήτων 0

Ηλεκτρικές Προδιαγραφές ΜΕΡΟΥΣ ΜΕΙΩΤΗΡΑ:

36mm Μεταλλουργία σκόνης

Υλικό περιβλήματος	Ρουλεμάν εξόδου	Ακτινικό φορτίο (10mm από φλάντζα)N	Αξονικό φορτίο άξονα (N)	Μέγιστη δύναμη πρεσαρίσματος άξονα (N)	Ακτινική απόσταση άξονα (mm)	Αξονική απόσταση άξονα (mm)	Οπισθοδρόμηση σε χωρίς φορτίο (°)
Μεταλλουργία σκόνης	ρουλεμάν ολίσθησης	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Αναλογία μείωσης	Ονομαστική ροπή αντοχής (Nm)	Μέγιστη στιγμιαία ροπή αντοχής (Nm)	Απόδοση%	Μήκος (mm)	Βάρος(g)	Αριθμός σειρών γραναζιών
1/4	0.3	1.0	81%	24.8	145	1
1/5
1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Πώς Λειτουργεί ένας Πλανητικός Μειωτής;

Η διάταξη των γραναζιών μπορεί να συγκριθεί με το ηλιακό μας σύστημα, όπου οι πλανήτες περιστρέφονται γύρω από τον ήλιο, εξ ου και το όνομα «Πλανητικός Μειωτής».

Στη μέση του πλανητικού μειωτήρα, υπάρχει ένα γρανάζι «ήλιος» –γνωστό και ως κεντρικό γρανάζι. Αυτό είναι συχνά το γρανάζι εισόδου. Γύρω από την εξωτερική πλευρά, υπάρχουν 2 ή περισσότερα γρανάζια «πλανήτες» – ή εξωτερικά γρανάζια. Γύρω από τα γρανάζια πλανήτες υπάρχει ένα δακτυλιοειδές γρανάζι που συγκρατεί τη διάταξη. Οι πλανήτες συνδέονται με έναν φορέα, ο οποίος με τη σειρά του συνδέεται με τον άξονα εξόδου.

Μικρή αβούρτσιστη μηχανή NEMA 14 24v 36mm 2 NM κιβωτίων ταχυτήτων 1
