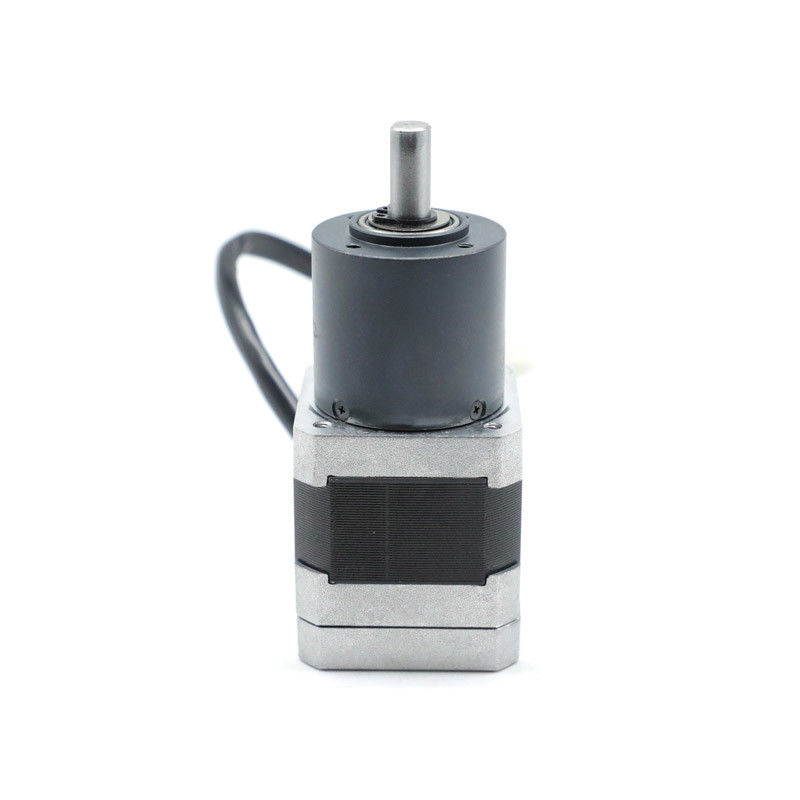

Μηχανή μείωσης συνεχών 24v εργαλείων NEMA 17 αβούρτσιστη μηχανή 36mm
Τόπος καταγωγής | Κίνα |
---|---|
Μάρκα | Hetai |
Πιστοποίηση | CE ROHS ISO |
Αριθμό μοντέλου | 42BLF01-023AG13 |
Ποσότητα παραγγελίας min | 50 |
Τιμή | USD |
Συσκευασία λεπτομέρειες | Χαρτοκιβώτιο με το εσωτερικό κιβώτιο αφρού, παλέτα |
Χρόνος παράδοσης | 28-31 |
Όροι πληρωμής | L/C, D/P, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς | 5000pcs/month |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΌνομα προϊόντων | Αβούρτσιστη μηχανή κιβωτίων ταχυτήτων | Άνεμος τύπος | Αστέρι |
---|---|---|---|
Γωνία επίδρασης αιθουσών | 120° ηλεκτρική γωνία | Κατηγορία μόνωσης | Β |
Περιβαλλοντική θερμοκρασία | -20℃~+50℃ | Αντίσταση μόνωσης | Συνεχές ρεύμα 100MΩ Min.500VC |
Διηλεκτρική δύναμη | 600VAC 1 λεπτό | Επίπεδο προστασίας | IP40 |
Εκτιμημένη ροπή | 0,66 N.m | Αναλογία μείωσης | 1/13 |
Υψηλό φως | μηχανή μείωσης συνεχών εργαλείων 24 βολτ,nema 17 24vdc 36mm,NEMA 17 αβούρτσιστη μηχανή 36mm |
42BLF01-023AG13 NEMA 17 αβούρτσιστο κιβώτιο ταχυτήτων 36mm μείωσης μηχανών συνεχών μικροϋπολογιστών
Πρότυπο | Αναλογία μείωσης | Υλικό κατοικίας κιβωτίων ταχυτήτων | Συμπεριφορά στην παραγωγή | Τάση (Β) | Δύναμη (W) | Ταχύτητα (περιστροφή/λεπτό) |
42BLF01-023AG13 | 13:1 | Μεταλλουργία σκονών | Ένσφαιρος τριβέας | 24 | 19 | 308 |
42BLF01-027AG16 | 16:1 | Μεταλλουργία σκονών | Ένσφαιρος τριβέας | 24 | 19 | 250 |
42BLF01-035AG25 | 25:1 | Μεταλλουργία σκονών | Ένσφαιρος τριβέας | 24 | 17 | 160 |
42BLF01-036AG53 | 53:1 | Μεταλλουργία σκονών | Ένσφαιρος τριβέας | 24 | 17 | 75 |
Ηλεκτρική προδιαγραφή:
Πρότυπο | ||
Πρότυπο κατασκευής | 42BLF01-023AG13 | |
Αριθμός φάσεων | Φάση | 3 |
Αριθμός Πολωνών | Πολωνοί | 8 |
Γραμμή - - αντίσταση γραμμών | ΩΜ | 2.2 |
Ονομαστική τάση | VDC | 24 |
Καμία ταχύτητα φορτίων | Περιστροφή/λεπτό | 5000±10% |
Κανένα ρεύμα φορτίων | Amps | 0,5 |
Εκτιμημένη ταχύτητα | Περιστροφή/λεπτό | 4000±10% |
Εκτιμημένο ρεύμα | Α | 0,5 |
Εκτιμημένη ροπή | N.m | 0,063 |
Εκτιμημένη δύναμη | W | 25 |
Μέγιστη ροπή | N.m | 0,189 |
Μέγιστο ρεύμα | Amps | 1.5 |
Σταθερά ροπής | N.m/A | 0,042 |
Πίσω EMF σταθερά | V/kRPM | 4.4 |
Μήκος σώματος | χιλ. | 47 |
Βάρος | Κλ | 0,30 |
ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΗΧΑΝΩΝ ΜΕ ΤΟ ΠΛΑΝΗΤΙΚΟ ΕΡΓΑΛΕΙΟ | ||
Εκτιμημένη ροπή | N.m | 0,66 |
Εκτιμημένη ταχύτητα | Περιστροφή/λεπτό | 307 |
ΑΝΑΛΟΓΙΑ | 13:1 |
*Products μπορεί να προσαρμοστεί από το ειδικό αίτημα.
Διάγραμμα καλωδίωσης
ΛΕΙΤΟΥΡΓΙΑ | ΧΡΩΜΑ | |
+5V | ΚΟΚΚΙΝΟΣ | UL1007 26AWG |
ΑΙΘΟΥΣΑ Α | ΚΙΤΡΙΝΟΣ | |
HALLB | ΠΡΑΣΙΝΟΣ | |
HALLC | ΜΠΛΕ | |
GND | ΜΑΥΡΟΣ | |
ΣΥΓΧΡΟΝΙΣΤΕ ΤΟ Α | ΚΙΤΡΙΝΟΣ | UL3265 22AWG |
ΦΑΣΗ Β | ΠΡΑΣΙΝΟΣ | |
ΦΑΣΗ Γ | ΜΠΛΕ |
Μηχανική διάσταση
μεταλλουργία σκονών 36mm
Υλικό κατοικίας | Συμπεριφορά στην παραγωγή | Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν | Αξονικό φορτίο άξονων (Ν) | Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν) | Ακτινωτό παιχνίδι του άξονα (χιλ.) | Παιχνίδι ώθησης του άξονα (χιλ.) | Σπασμωδική κίνηση no-load (°) |
Μεταλλουργία σκονών | ρουλεμάν μανικιών | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
Αναλογία μείωσης | Εκτιμημένη ροπή ανοχής (NM) | Ανώτατη στιγμιαία ροπή ανοχής (NM) | Efficiency% | Μήκος (χιλ.) | Βάρος (γ) | Αριθμός τραίνων εργαλείων |
1/4 | 0,3 | 1.0 | 81% | 24.8 | 145 | 1 |
1/5 | ||||||
1/16 | 1.2 | 3.5 | 72% | 32.4 | 173 | 2 |
1/20 | ||||||
1/25 | ||||||
1/53 | 2.5 | 7.5 | 65% | 41.9 | 213 | 3 |
1/62 | ||||||
1/76 | ||||||
1/94 | ||||||
1/117 |
Το πλανητικό κιβώτιο ταχυτήτων εγγυάται το εύκαμπτο & αξιόπιστο σύστημα μετάδοσης δύναμης
Αυτά τα κιβώτια ταχυτήτων προβλέπουν ένα ευρύ φάσμα της εξουσίας και της αναλογίας, το οποίο τους κάνει μια τέλεια επιλογή για τις περισσότερες αιτήσεις πολλών βιομηχανιών.
