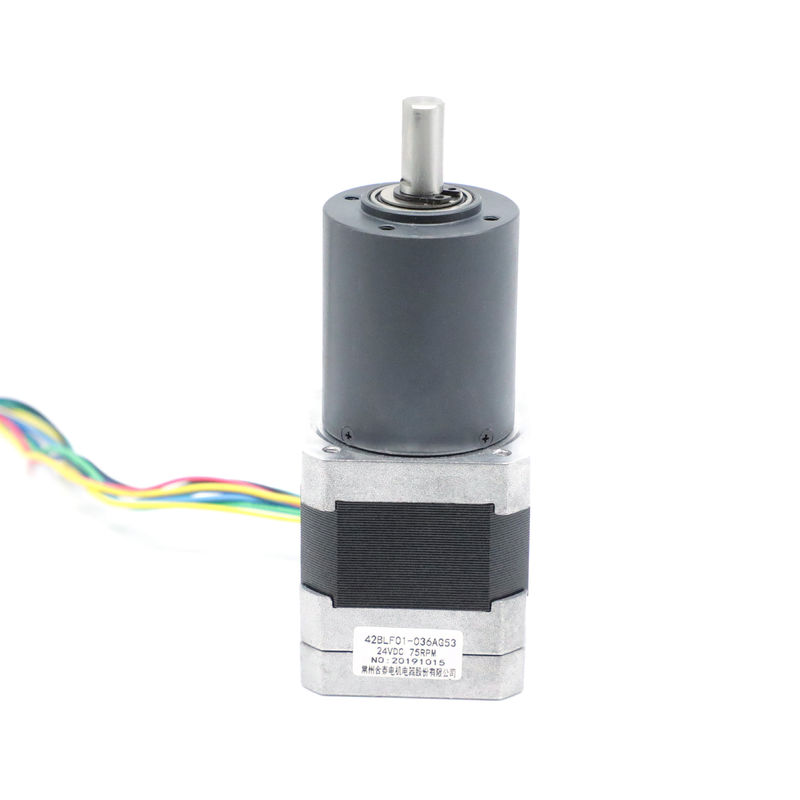

NEMA 17 αβούρτσιστη μηχανή κιβωτίων ταχυτήτων μικροϋπολογιστών με το μειωτή 75 περιστροφή/λεπτό ταχύτητας
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | Hetai |
| Πιστοποίηση | CE ROHS ISO |
| Αριθμό μοντέλου | 42BLF01-036AG53 |
| Ποσότητα παραγγελίας min | 50 |
| Τιμή | USD |
| Συσκευασία λεπτομέρειες | Χαρτοκιβώτιο με το εσωτερικό κιβώτιο αφρού, παλέτα |
| Χρόνος παράδοσης | 28-31 |
| Όροι πληρωμής | L/C, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς | 5000pcs/month |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Όνομα προϊόντων | Αβούρτσιστη μηχανή κιβωτίων ταχυτήτων | Άνεμος τύπος | Αστέρι |
|---|---|---|---|
| Γωνία επίδρασης αιθουσών | 120° ηλεκτρική γωνία | Κατηγορία μόνωσης | Β |
| Περιβαλλοντική θερμοκρασία | -20℃~+50℃ | Αντίσταση μόνωσης | Συνεχές ρεύμα 100MΩ Min.500VC |
| Διηλεκτρική δύναμη | 600VAC 1 λεπτό | Εκτιμημένη ταχύτητα | Περιστροφή/λεπτό 75±10% |
| Εκτιμημένη ροπή | 2,17 NM | Επίπεδο προστασίας | IP40 |
| Υψηλό φως | αβούρτσιστη πλανητική μηχανή εργαλείων,NEMA 17 αβούρτσιστη μηχανή κιβωτίων ταχυτήτων μικροϋπολογιστών,Αβούρτσιστη μηχανή ΣΥΝΕΧΩΝ πλανητική εργαλείων |
||
Περιγραφή προϊόντων
NEMA 17 ΣΥΝΕΧΉΣ αβούρτσιστη μηχανή μικροϋπολογιστών με το μειωτή 75 περιστροφή/λεπτό ταχύτητας κιβωτίων ταχυτήτων μεταλλουργίας σκονών
| Πρότυπο | Περιβαλλοντική θερμοκρασία | Αναλογία μείωσης | Υλικό κατοικίας κιβωτίων ταχυτήτων | Συμπεριφορά στην παραγωγή | Τάση (Β) | Δύναμη (W) | Ταχύτητα (περιστροφή/λεπτό) |
| 42BLF01-023AG13 | -20℃-50℃ | 13:1 | Μεταλλουργία σκονών | Ένσφαιρος τριβέας | 24 | 19 | 308 |
| 42BLF01-027AG16 | -20℃-50℃ | 16:1 | Μεταλλουργία σκονών | Ένσφαιρος τριβέας | 24 | 19 | 250 |
| 42BLF01-035AG25 | -20℃-50℃ | 25:1 | Μεταλλουργία σκονών | Ένσφαιρος τριβέας | 24 | 17 | 160 |
| 42BLF01-036AG53 | -20℃-50℃ | 53:1 | Μεταλλουργία σκονών | Ένσφαιρος τριβέας | 24 | 17 | 75 |
Πλανητικές εφαρμογές κιβωτίων ταχυτήτων
Όπως και τις χρήσεις για τις μεταδόσεις στα οχήματα, τα πλανητικά κιβώτια ταχυτήτων χρησιμοποιούνται στις διάφορες βιομηχανίες για τις διαφορετικές εφαρμογές. Προσφέρουν τη υψηλή ακρίβεια και την υψηλή αναλογία ροπή--όγκου που καθιστούν τους καλοταιριασμένους στις εφαρμογές που περιλαμβάνουν αυξανόμενη ροπή, που μειώνει την ταχύτητα, τον ακριβή προσδιορισμό θέσης, και τα αναπαραγώγιμα μηχανήματα ελέγχου.
Ηλεκτρική προδιαγραφή:
| Πρότυπο | ||
| Πρότυπο κατασκευής | 42BLF01-036AG53 | |
| Αριθμός φάσεων | Φάση | 3 |
| Αριθμός Πολωνών | Πολωνοί | 8 |
| Γραμμή - - αντίσταση γραμμών | ΩΜ | 2.2 |
| Ονομαστική τάση | VDC | 24 |
| Καμία ταχύτητα φορτίων | Περιστροφή/λεπτό | 5000±10% |
| Κανένα ρεύμα φορτίων | Amps | 0,5 |
| Εκτιμημένη ταχύτητα | Περιστροφή/λεπτό | 4000±10% |
| Εκτιμημένο ρεύμα | Α | 0,5 |
| Εκτιμημένη ροπή | N.m | 0,063 |
| Εκτιμημένη δύναμη | W | 26 |
| Μέγιστη ροπή | N.m | 0,063 |
| Μέγιστο ρεύμα | Amps | 0,5 |
| Σταθερά ροπής | N.m/A | 0,046 |
| Πίσω EMF σταθερά | V/kRPM | 4.8 |
| Μήκος σώματος | χιλ. | 47 |
| Βάρος | Κλ | 0,30 |
| ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΗΧΑΝΩΝ ΜΕ ΤΟ ΠΛΑΝΗΤΙΚΟ ΕΡΓΑΛΕΙΟ | ||
| Εκτιμημένη ροπή | N.m | 2.17 |
| Εκτιμημένη ταχύτητα | Περιστροφή/λεπτό | 75±10% |
| ΑΝΑΛΟΓΙΑ | 53:1 | |
*Products μπορεί να προσαρμοστεί από το ειδικό αίτημα.
Διάγραμμα καλωδίωσης
| ΛΕΙΤΟΥΡΓΙΑ | ΧΡΩΜΑ | |
| +5V | ΚΟΚΚΙΝΟΣ | UL1007 26AWG |
| ΑΙΘΟΥΣΑ Α | ΚΙΤΡΙΝΟΣ | |
| HALLB | ΠΡΑΣΙΝΟΣ | |
| HALLC | ΜΠΛΕ | |
| GND | ΜΑΥΡΟΣ | |
| ΣΥΓΧΡΟΝΙΣΤΕ ΤΟ Α | ΚΙΤΡΙΝΟΣ | UL3265 22AWG |
| ΦΑΣΗ Β | ΠΡΑΣΙΝΟΣ | |
| ΦΑΣΗ Γ | ΜΠΛΕ |
Μηχανική διάσταση
μεταλλουργία σκονών 36mm
| Υλικό κατοικίας | Συμπεριφορά στην παραγωγή | Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν | Αξονικό φορτίο άξονων (Ν) | Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν) | Ακτινωτό παιχνίδι του άξονα (χιλ.) | Παιχνίδι ώθησης του άξονα (χιλ.) | Σπασμωδική κίνηση no-load (°) |
| Μεταλλουργία σκονών | ρουλεμάν μανικιών | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Αναλογία μείωσης | Εκτιμημένη ροπή ανοχής (NM) | Ανώτατη στιγμιαία ροπή ανοχής (NM) | Efficiency% | Μήκος (χιλ.) | Βάρος (γ) | Αριθμός τραίνων εργαλείων |
| 1/4 | 0,3 | 1.0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1.2 | 3.5 | 72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2.5 | 7.5 | 65% | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
Εφαρμογές συμπεριλαμβανομένου
Κινήσεις ροδών
Κινήσεις διαδρομής
Μεταφορείς
Γυρίστε τις κινήσεις
Κινήσεις ανελκυστήρων
Μίξη
Κινήσεις βαρούλκων
Αντλίες
Εγχυτήρες σωληνώσεων σπειρών
Τρυπάνι & τρυπώντας με τρυπάνι κινήσεις
Κινήσεις κεφαλιών κοπτών
