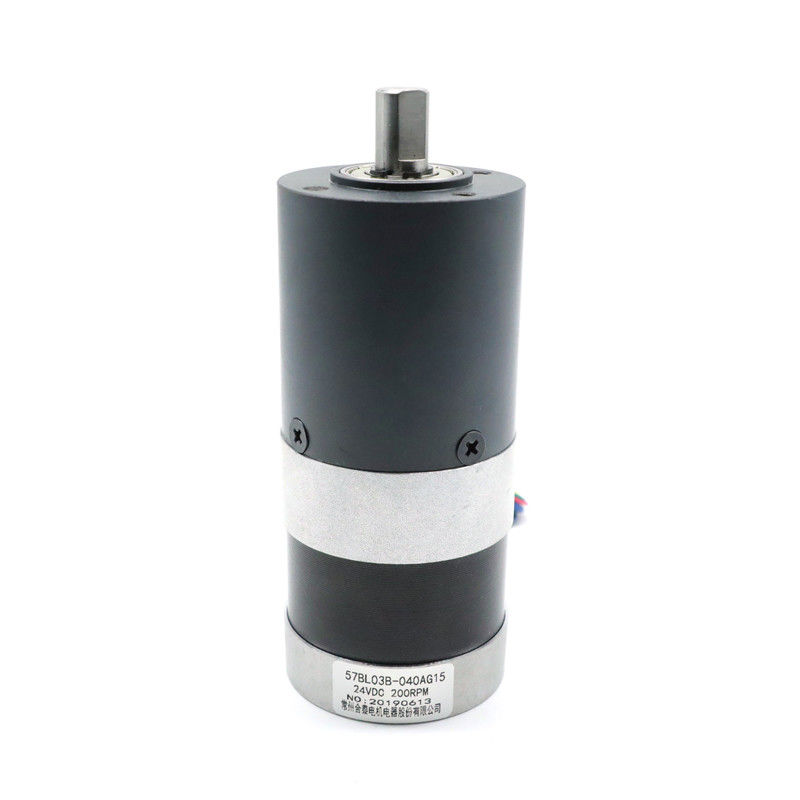

Αβούρτσιστη συνεχής μηχανή Nema 23 πλανητικό κιβώτιο ταχυτήτων 2 NM 57BL03B 040AG15 Bldc

  • Bldc Brushless Dc Motor Nema 23 Planetary Gearbox 2 NM 57BL03B 040AG15
  • Bldc Brushless Dc Motor Nema 23 Planetary Gearbox 2 NM 57BL03B 040AG15
  • Bldc Brushless Dc Motor Nema 23 Planetary Gearbox 2 NM 57BL03B 040AG15
  • Bldc Brushless Dc Motor Nema 23 Planetary Gearbox 2 NM 57BL03B 040AG15
  • Bldc Brushless Dc Motor Nema 23 Planetary Gearbox 2 NM 57BL03B 040AG15
Τόπος καταγωγής Κίνα
Μάρκα Hetai
Πιστοποίηση CE ROHS ISO
Αριθμό μοντέλου 57BL03B-040AG15
Ποσότητα παραγγελίας min 50
Τιμή USD
Συσκευασία λεπτομέρειες Χαρτοκιβώτιο με το εσωτερικό κιβώτιο αφρού, παλέτα
Χρόνος παράδοσης 28-31
Όροι πληρωμής L/C, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς 5000pcs/month

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Όνομα προϊόντων Αβούρτσιστη μηχανή κιβωτίων ταχυτήτων Άνεμος τύπος Αστέρι
Γωνία επίδρασης αιθουσών 120° ηλεκτρική γωνία Κατηγορία μόνωσης Β
Περιβαλλοντική θερμοκρασία -20℃~+50℃ Αντίσταση μόνωσης Συνεχές ρεύμα 100MΩ Min.500VC
Διηλεκτρική δύναμη 600VAC 1 λεπτό Επίπεδο προστασίας IP40
Εκτιμημένη ροπή ανοχής 8 N.m Αριθμός τραίνων εργαλείων 2
Υψηλό φως

Αβούρτσιστη συνεχής μηχανή Nema 23 57BL03B Bldc

,

Nema 23 πλανητικό κιβώτιο ταχυτήτων 57BL03B

,

57BL03B Nema 23 πλανητικό κιβώτιο ταχυτήτων
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

57BL03B-040AG15 NEMA 23 χαμηλού θορύβου μηχανή κιβωτίων ταχυτήτων 2 N.m πλανητική αβούρτσιστη

Πρότυπο Περιβαλλοντική θερμοκρασία Αναλογία μείωσης Υλικό κατοικίας κιβωτίων ταχυτήτων Συμπεριφορά στην παραγωγή
57BL03B-039AG6 -20℃-50℃ 6:1 Μεταλλουργία σκονών Ένσφαιρος τριβέας
57BL03B-040AG15 -20℃-50℃ 15:1 Μεταλλουργία σκονών Ένσφαιρος τριβέας
57BL03B-041AG26 -20℃-50℃ 26:1 Μεταλλουργία σκονών Ένσφαιρος τριβέας



Ηλεκτρική προδιαγραφή

    Πρότυπο
Πρότυπο κατασκευής 57BL03B-040AG15
Αριθμός φάσεων Φάση 3
Αριθμός Πολωνών Πολωνοί 4
Γραμμή - - αντίσταση γραμμών ΩΜ 0,8
Ονομαστική τάση VDC 24
Καμία ταχύτητα φορτίων Περιστροφή/λεπτό 4000
Κανένα ρεύμα φορτίων Amps 0,6
Εκτιμημένη ταχύτητα Περιστροφή/λεπτό 3000±200
Εκτιμημένο ρεύμα Α 0,6
Εκτιμημένη ροπή N.m 0,18
Εκτιμημένη δύναμη W 57
Μέγιστη ροπή N.m 0,54
Σταθερά ροπής N.m/A 0,057
Πίσω EMF σταθερά V/kRPM 5.9
Μήκος σώματος χιλ. 56.5
Βάρος Κλ 0,56
ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΗΧΑΝΩΝ ΜΕ ΤΟ ΠΛΑΝΗΤΙΚΟ ΕΡΓΑΛΕΙΟ
Εκτιμημένη ροπή N.m 1.9
Εκτιμημένη ταχύτητα Περιστροφή/λεπτό 200±10%
ΑΝΑΛΟΓΙΑ   15:1



*Products μπορεί να προσαρμοστεί από το ειδικό αίτημα.



Διάγραμμα καλωδίωσης



ΛΕΙΤΟΥΡΓΙΑ ΧΡΩΜΑ
+5V ΚΟΚΚΙΝΟΣ UL1007 26AWG




ΑΙΘΟΥΣΑ Α ΚΙΤΡΙΝΟΣ
HALLB ΠΡΑΣΙΝΟΣ
HALLC ΜΠΛΕ
GND ΜΑΥΡΟΣ
ΣΥΓΧΡΟΝΙΣΤΕ ΤΟ Α ΚΙΤΡΙΝΟΣ UL1015 22AWG


ΦΑΣΗ Β ΠΡΑΣΙΝΟΣ
ΦΑΣΗ Γ ΜΠΛΕ



Μηχανική διάσταση

Αβούρτσιστη συνεχής μηχανή Nema 23 πλανητικό κιβώτιο ταχυτήτων 2 NM 57BL03B 040AG15 Bldc 0



Έξω διάμετρος 56mm μεταλλουργία σκονών



Υλικό κατοικίας Συμπεριφορά στην παραγωγή Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν Αξονικό φορτίο άξονων (Ν) Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν) Ακτινωτό παιχνίδι του άξονα (χιλ.) Παιχνίδι ώθησης του άξονα (χιλ.) Σπασμωδική κίνηση no-load (°)
Μεταλλουργία σκονών ρουλεμάν μανικιών ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Αναλογία μείωσης Εκτιμημένη ροπή ανοχής (NM) Ανώτατη στιγμιαία ροπή ανοχής (NM) Efficiency%

Μήκος

Λ

(χιλ.)

 Βάρος (γ) Αριθμός τραίνων εργαλείων
1/4 2.0 6.0 81% 41.3 491 1
1/6
1/15 8.0 25 72% 59.6 700 2
1/18
1/26
1/47 16

50



 72% 59.6 700 2
1/66



Μηχανική διάσταση



Αβούρτσιστη συνεχής μηχανή Nema 23 πλανητικό κιβώτιο ταχυτήτων 2 NM 57BL03B 040AG15 Bldc 1



Τα πλανητικά εργαλεία είναι ελαφρώς ακριβά έναντι των παραδοσιακών εργαλείων. Εντούτοις, εγγυώνται ένα υψηλό ROI.

Το σχέδιο είναι αρκετά σύνθετο εσύ αυτοί είναι αποδοτικό και ακόμα εύκολο να διατηρήσει.

Από αυτό, μπορείτε να δείτε ότι το πλανητικό κιβώτιο ταχυτήτων έχει πολλά πλεονεκτήματα.
