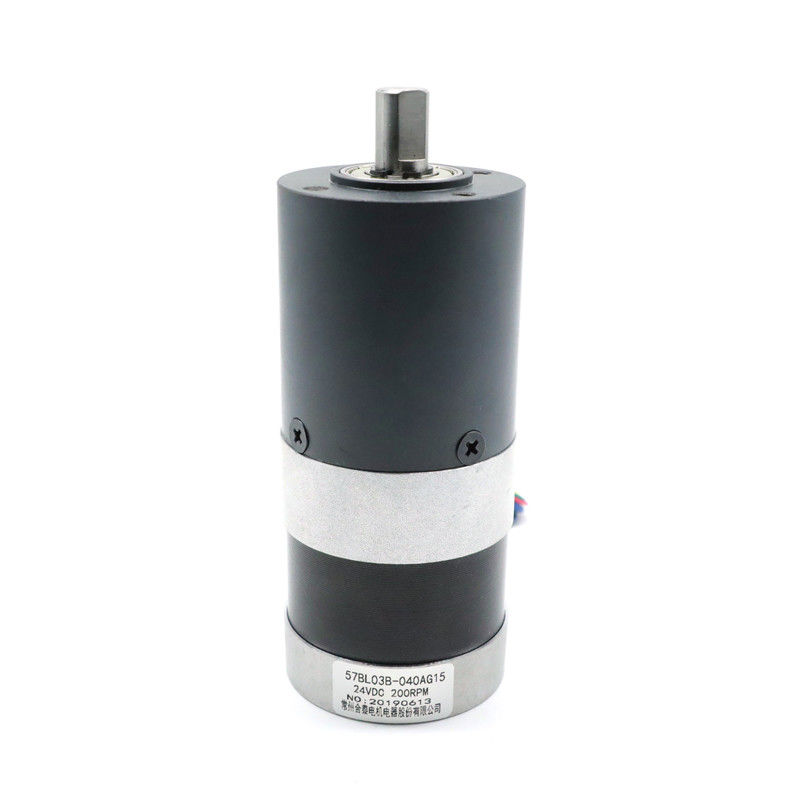

Κινητήρας χωρίς ψήκτρες DC Nema 23 Πλανητικό κιβώτιο ταχυτήτων 2 NM 57BL03B

Κινητήρας χωρίς ψήκτρες DC Nema 23 Πλανητικό κιβώτιο ταχυτήτων 2 NM 57BL03B

Επωνυμία:	Hetai
Αριθμός Μοντέλου:	Σειρά 57BL03B
MOQ:	50
τιμή:	USD
Χρόνος παράδοσης:	28-31
Όροι πληρωμής:	L/C, D/P, T/T, Western Union, MoneyGram

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE ROHS ISO

Όνομα προϊόντος:

Κιβώτιο ταχυτήτων χωρίς ψήκτρες

Άνεμος τύπος:

Αστέρι

Γωνία επίδρασης αιθουσών:

120° ηλεκτρική γωνία

Κατηγορία μόνωσης:

σι

Θερμοκρασία περιβάλλοντος:

-20℃~+50℃

Αντίσταση μόνωσης:

Συνεχές ρεύμα 100MΩ Min.500VC

Διηλεκτρική αντοχή:

600VAC 1 λεπτό

Επίπεδο Προστασίας:

IP40

Δυναμική ροπής:

8 Ν.μ.

Αριθμός σιδηροδρομικών μηχανών:

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο με το εσωτερικό κιβώτιο αφρού, παλέτα

Δυνατότητα προσφοράς:

5000pcs/month

Επισημαίνω:

Αβούρτσιστη συνεχής μηχανή Nema 23 57BL03B Bldc

Nema 23 πλανητικό κιβώτιο ταχυτήτων 57BL03B

57BL03B Nema 23 πλανητικό κιβώτιο ταχυτήτων

Περιγραφή προϊόντος

57BL03B-040AG15 NEMA 23 χαμηλού θορύβου πλανητικό κιβώτιο ταχυτήτων 2 N.m χωρίς ψήκτρες

Μοντέλο	Θερμοκρασία Περιβάλλοντος	Αναλογία Μείωσης	Υλικό Περιβλήματος Κιβωτίου Ταχυτήτων	Ρουλεμάν στην έξοδο
57BL03B-039AG6	-20°C-50°C	6:1	Μεταλλουργία σκόνης	Ρουλεμάν
57BL03B-040AG15	-20°C-50°C	15:1	Μεταλλουργία σκόνης	Ρουλεμάν
57BL03B-041AG26	-20°C-50°C	26:1	Μεταλλουργία σκόνης	Ρουλεμάν

Ηλεκτρική Προδιαγραφή

		Μοντέλο
Μοντέλο Κατασκευαστή		57BL03B-040AG15
Αριθμός Φάσεων	Φάση	3
Αριθμός Πόλων	Πόλοι	4
Αντίσταση Γραμμής προς Γραμμή	OHMS	0.8
Ονομαστική Τάση	VDC	24
Ταχύτητα χωρίς φορτίο	RPM	4000
Ρεύμα χωρίς φορτίο	Amps	0.6
Ονομαστική Ταχύτητα	Rpm	3000±200
Ονομαστικό Ρεύμα	A	0.6
Ονομαστική Ροπή	N.m	0.18
Ονομαστική Ισχύς	W	57
Μέγιστη Ροπή	N.m	0.54
Σταθερά Ροπής	N.m/A	0.057
Σταθερά Αντίστροφης Ηλεκτρεγερτικής Δύναμης	V/kRPM	5.9
Μήκος Σώματος	mm	56.5
Βάρος	Kg	0.56
ΠΡΟΔΙΑΓΡΑΦΕΣ ΚΙΝΗΤΗΡΑ ΜΕ ΠΛΑΝΗΤΙΚΟ ΓΡΑΝΑΖΙ
ΟνομαστικήΡοπή	N.m	1.9
Ονομαστική Ταχύτητα	Rpm	200±10%
ΑΝΑΛΟΓΙΑ		15:1

*Τα προϊόντα μπορούν να προσαρμοστούν κατόπιν ειδικού αιτήματος.

Διάγραμμα Καλωδίωσης

ΛΕΙΤΟΥΡΓΙΑ	ΧΡΩΜΑ
+5V	ΚΟΚΚΙΝΟ	UL1007 26AWG
HALL A	ΚΙΤΡΙΝΟ
HALLB	ΠΡΑΣΙΝΟ
HALLC	ΜΠΛΕ
GND	ΜΑΥΡΟ
PHASE A	ΚΙΤΡΙΝΟ	UL1015 22AWG
PHASE B	ΠΡΑΣΙΝΟ
PHASE C	ΜΠΛΕ

Μηχανικές Διαστάσεις

Κινητήρας χωρίς ψήκτρες DC Nema 23 Πλανητικό κιβώτιο ταχυτήτων 2 NM 57BL03B 0

Εξωτερική διάμετρος 56mmΜεταλλουργία σκόνης

Υλικό περιβλήματος	Ρουλεμάν στην έξοδο	Ακτινικό φορτίο (10mm από φλάντζα)N	Αξονικό φορτίο άξονα (N)	Μέγιστη δύναμη πρεσαρίσματος άξονα (N)	Ακτινική απόσταση άξονα (mm)	Αξονική απόσταση άξονα (mm)	Αντίδραση χωρίς φορτίο (°)
Μεταλλουργία σκόνης	ρουλεμάν μανικιών	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Αναλογία μείωσης	Ονομαστική ροπή ανοχής (Nm)	Μέγιστη στιγμιαία ροπή ανοχής (Nm)	Αποδοτικότητα%	Μήκος L (mm)	Βάρος(g)	Αριθμός σειρών γραναζιών
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

Μηχανικές Διαστάσεις

Κινητήρας χωρίς ψήκτρες DC Nema 23 Πλανητικό κιβώτιο ταχυτήτων 2 NM 57BL03B 1

Τα πλανητικά γρανάζια είναι ελαφρώς πιο ακριβά σε σύγκριση με τα παραδοσιακά γρανάζια. Ωστόσο, εγγυώνται υψηλή απόδοση επένδυσης.

Ο σχεδιασμός είναι αρκετά περίπλοκος, αν και είναι αποδοτικός και εξακολουθεί να είναι εύκολος στη συντήρηση.

Από αυτό, μπορείτε να δείτε ότι το πλανητικό κιβώτιο ταχυτήτων έχει πολλά πλεονεκτήματα.
