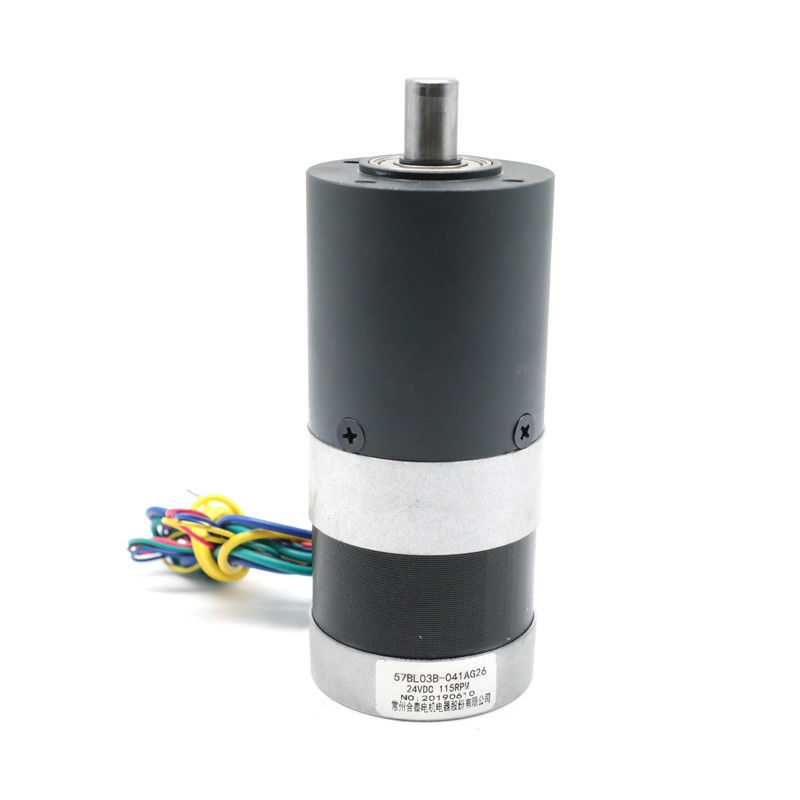

Ο μικροϋπολογιστής σύνδεσε την αβούρτσιστη μηχανή NEMA23 24v 57mm 0.18nm 57BL03B 041AG26
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | Hetai |
| Πιστοποίηση | CE ROHS ISO |
| Αριθμό μοντέλου | 57BL03B-041AG26 |
| Ποσότητα παραγγελίας min | 50 |
| Τιμή | USD |
| Συσκευασία λεπτομέρειες | Χαρτοκιβώτιο με το εσωτερικό κιβώτιο αφρού, παλέτα |
| Χρόνος παράδοσης | 28-31 |
| Όροι πληρωμής | L/C, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς | 5000pcs/month |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Όνομα προϊόντων | Αβούρτσιστη μηχανή κιβωτίων ταχυτήτων | Άνεμος τύπος | Αστέρι |
|---|---|---|---|
| Γωνία επίδρασης αιθουσών | 120° ηλεκτρική γωνία | Κατηγορία μόνωσης | Β |
| Περιβαλλοντική θερμοκρασία | -20℃~+50℃ | Αντίσταση μόνωσης | Συνεχές ρεύμα 100MΩ Min.500VC |
| Διηλεκτρική δύναμη | 600VAC 1 λεπτό | Αναλογία μείωσης | 1/26 |
| Ανώτατη αξονική δύναμη | 8 N.m | Ανώτατη στιγμιαία ροπή ανοχής | 25 N.m |
| Υψηλό φως | μικρή συνδεμένη αβούρτσιστη μηχανή,Nema 23 πλανητικό κιβώτιο ταχυτήτων 57BL03B,nema 23 57mm 57BL03B |
||
Περιγραφή προϊόντων
57BL03B-041AG26 συνδεμένη NEMA23 μικροϋπολογιστών χαμηλού θορύβου αβούρτσιστη μεταλλουργία ΣΥΝΕΧΉΣ μηχανή σκονών
Ευρεία αναλογία ταχύτητας με μια μακριά διάρκεια ζωής υπηρεσιών
57BL03B-041AG26 είναι αποτελείται από 3 συγχρονίζει τη συνεχή αβούρτσιστη μηχανή 57mm και ένα 56mm πλανητικό κιβώτιο ταχυτήτων. Το υλικό κατοικίας του κιβωτίου ταχυτήτων είναι μεταλλουργία σκονών. Χρησιμοποιεί το ρουλεμάν μανικιών. Το ακτινωτό φορτίο (10mm από τη φλάντζα) του άξονα παραγωγής κιβωτίων ταχυτήτων είναι 450N, και το αξονικό φορτίο άξονων είναι 200N.
Για τη ίδια ποσότητα της χωρητικότητας φορτίων, το πλανητικό κιβώτιο ταχυτήτων μεταλλουργίας σκονών μας έχει μια υψηλότερη διάρκεια ζωής υπηρεσιών από τα παραδοσιακά κιβώτια ταχυτήτων. Οι απόψεις κλειδί είναι να βελτιωθεί η αποδοτικότητα και η αξιοπιστία σε οποιοδήποτε μηχανικό σύστημα.
Ηλεκτρική προδιαγραφή:
| Πρότυπο | ||
| Πρότυπο κατασκευής | 57BL03B-041AG26 | |
| Αριθμός φάσεων | Φάση | 3 |
| Αριθμός Πολωνών | Πολωνοί | 4 |
| Γραμμή - - αντίσταση γραμμών | ΩΜ | 0,8 |
| Ονομαστική τάση | VDC | 24 |
| Καμία ταχύτητα φορτίων | Περιστροφή/λεπτό | 4000 |
| Κανένα ρεύμα φορτίων | Amps | 0,6 |
| Εκτιμημένη ταχύτητα | Περιστροφή/λεπτό | 3000±200 |
| Εκτιμημένο ρεύμα | Α | 0,6 |
| Εκτιμημένη ροπή | N.m | 0,18 |
| Εκτιμημένη δύναμη | W | 57 |
| Μέγιστη ροπή | N.m | 0,54 |
| Σταθερά ροπής | N.m/A | 0,057 |
| Πίσω EMF σταθερά | V/kRPM | 5.9 |
| Μήκος σώματος | χιλ. | 56.5 |
| Βάρος | Κλ | 0,56 |
| ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΗΧΑΝΩΝ ΜΕ ΤΟ ΠΛΑΝΗΤΙΚΟ ΕΡΓΑΛΕΙΟ | ||
| Εκτιμημένη ροπή | N.m | 3.3 |
| Εκτιμημένη ταχύτητα | Περιστροφή/λεπτό | 115±10% |
| ΑΝΑΛΟΓΙΑ | 26:1 | |
*Products μπορεί να προσαρμοστεί από το ειδικό αίτημα.
Διάγραμμα καλωδίωσης
| ΛΕΙΤΟΥΡΓΙΑ | ΧΡΩΜΑ | |
| +5V | ΚΟΚΚΙΝΟΣ | UL1007 26AWG |
| ΑΙΘΟΥΣΑ Α | ΚΙΤΡΙΝΟΣ | |
| ΑΙΘΟΥΣΑ Β | ΠΡΑΣΙΝΟΣ | |
| ΑΙΘΟΥΣΑ Γ | ΜΠΛΕ | |
| GND | ΜΑΥΡΟΣ | |
| ΣΥΓΧΡΟΝΙΣΤΕ ΤΟ Α | ΚΙΤΡΙΝΟΣ | UL1015 22AWG |
| ΦΑΣΗ Β | ΠΡΑΣΙΝΟΣ | |
| ΦΑΣΗ Γ | ΜΠΛΕ |
Μηχανική διάσταση
Έξω διάμετρος 56mm μεταλλουργία σκονών
| Υλικό κατοικίας | Συμπεριφορά στην παραγωγή | Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν | Αξονικό φορτίο άξονων (Ν) | Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν) | Ακτινωτό παιχνίδι του άξονα (χιλ.) | Παιχνίδι ώθησης του άξονα (χιλ.) | Σπασμωδική κίνηση no-load (°) |
| Μεταλλουργία σκονών | ρουλεμάν μανικιών | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Αναλογία μείωσης | Εκτιμημένη ροπή ανοχής (NM) | Ανώτατη στιγμιαία ροπή ανοχής (NM) | Efficiency% |
Μήκος Λ (χιλ.) |
Βάρος (γ) | Αριθμός τραίνων εργαλείων |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
| 1/66 |
Μηχανική διάσταση
Ένα πλανητικό κιβώτιο ταχυτήτων, επίσης γνωστό ως epicyclic κιβώτιο ταχυτήτων, είναι ένας από τους πιό ενδιαφέροντες τύπους κιβωτίων ταχυτήτων διαθέσιμων μέσα στον έλεγχο κινήσεων. Χρησιμοποιούνται συχνά σε αυτοκίνητο ως σημαντικό μέρος των αυτόματων μεταδόσεων.
Πώς ένα πλανητικό κιβώτιο ταχυτήτων λειτουργεί;
Η ευθυγράμμιση των εργαλείων μπορεί να συγκριθεί με το ηλιακό σύστημα μας όπου οι πλανήτες περιστρέφονται γύρω από τον ήλιο, ως εκ τούτου το όνομα «πλανητικό κιβώτιο ταχυτήτων».
