Μικροτροχιακό μηχανοκίνητο μηχάνημα NEMA23 24v 57mm 0.18nm 57BL03B σειρά

Μικροτροχιακό μηχανοκίνητο μηχάνημα NEMA23 24v 57mm 0.18nm 57BL03B σειρά

Επωνυμία:	Hetai
Αριθμός Μοντέλου:	57BL03B
MOQ:	50
τιμή:	USD
Χρόνος παράδοσης:	28-31
Όροι πληρωμής:	L/C, D/P, T/T, Western Union, MoneyGram

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE ROHS ISO

Όνομα προϊόντος:

Κιβώτιο ταχυτήτων χωρίς ψήκτρες

Άνεμος τύπος:

Αστέρι

Γωνία επίδρασης αιθουσών:

120° ηλεκτρική γωνία

Κατηγορία μόνωσης:

Θερμοκρασία περιβάλλοντος:

-20℃~+50℃

Αντίσταση μόνωσης:

Συνεχές ρεύμα 100MΩ Min.500VC

Διηλεκτρική αντοχή:

600VAC 1 λεπτό

Αναλογία μείωσης:

Ανώτατη αξονική δύναμη:

8 Ν.μ.

Μέγιστη ροπή στιγμιαίας ανοχής:

25 N.M

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο με το εσωτερικό κιβώτιο αφρού, παλέτα

Δυνατότητα προσφοράς:

5000pcs/month

Επισημαίνω:

μικρή συνδεμένη αβούρτσιστη μηχανή

Nema 23 πλανητικό κιβώτιο ταχυτήτων 57BL03B

nema 23 57mm 57BL03B

Περιγραφή προϊόντος

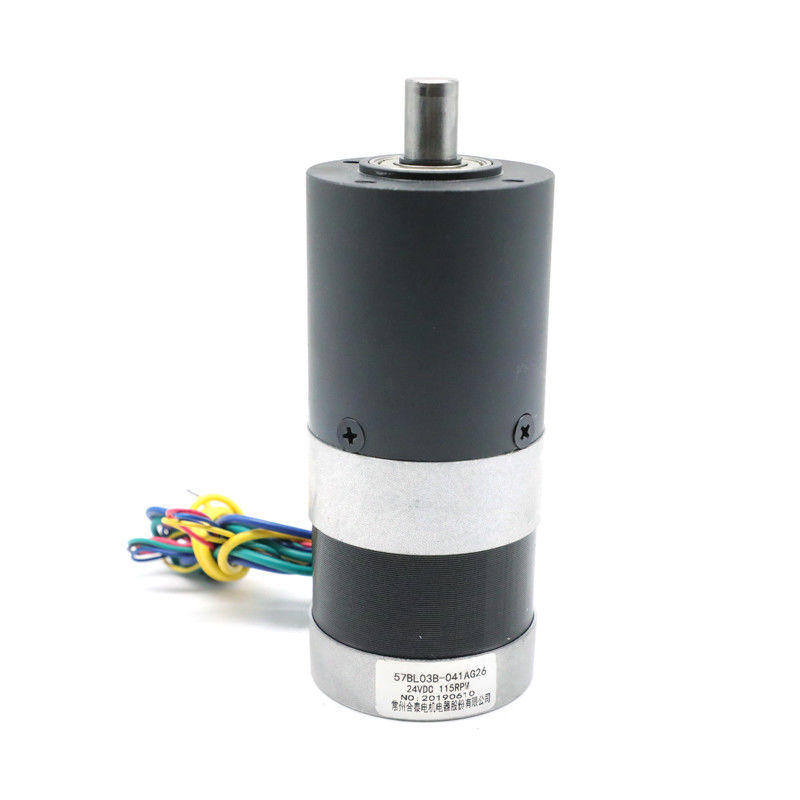

Μικροκινητήρας DC χωρίς ψήκτρες NEMA23 57BL03B-041AG26 με μειωτήρα από μεταλλουργία σκόνης χαμηλού θορύβου

Μεγάλη αναλογία ταχύτητας με μεγάλη διάρκεια ζωής

57BL03B-041AG26αποτελείται από έναν κινητήρα DC χωρίς ψήκτρες 3 φάσεων 57mm και έναν πλανητικό μειωτήρα 56mm. Το υλικό του περιβλήματος του μειωτήρα είναι απόμεταλλουργία σκόνης. Χρησιμοποιεί ρουλεμάν τύπου sleeve. Το ακτινικό φορτίο (10mm από τη φλάντζα) του άξονα εξόδου του μειωτήρα είναι 450N και το αξονικό φορτίο του άξονα είναι 200N.

Για την ίδια ικανότητα φορτίου, ο πλανητικός μας μειωτήρας από μεταλλουργία σκόνης έχει μεγαλύτερη διάρκεια ζωής από τους παραδοσιακούς μειωτήρες. Οι βασικές πτυχές είναι η βελτίωση της απόδοσης και της αξιοπιστίας σε οποιοδήποτε μηχανικό σύστημα.

Ηλεκτρικές Προδιαγραφές:

		Μοντέλο
Μοντέλο Κατασκευαστή		57BL03B-041AG26
Αριθμός Φάσεων	Φάση	3
Αριθμός Πόλων	Πόλοι	4
Αντίσταση Γραμμής προς Γραμμή	OHMS	0.8
Ονομαστική Τάση	VDC	24
Ταχύτητα χωρίς φορτίο	RPM	4000
Ρεύμα χωρίς φορτίο	Amps	0.6
Ονομαστική Ταχύτητα	Rpm	3000±200
Ονομαστικό Ρεύμα	A	0.6
Ονομαστική Ροπή	N.m	0.18
Ονομαστική Ισχύς	W	57
Μέγιστη Ροπή	N.m	0.54
Σταθερά Ροπής	N.m/A	0.057
Σταθερά Αντίστροφης Ηλεκτρεγερτικής Δύναμης	V/kRPM	5.9
Μήκος Σώματος	mm	56.5
Βάρος	Kg	0.56
ΠΡΟΔΙΑΓΡΑΦΕΣ ΚΙΝΗΤΗΡΑ ΜΕ ΠΛΑΝΗΤΙΚΟ ΓΕΡΜΑΝΟ
ΟνομαστικήΡοπή	N.m	3.3
Ονομαστική Ταχύτητα	Rpm	115±10%
ΑΝΑΛΟΓΙΑ		26:1

*Τα προϊόντα μπορούν να προσαρμοστούν κατόπιν ειδικού αιτήματος.

Διάγραμμα Καλωδίωσης

ΛΕΙΤΟΥΡΓΙΑ	ΧΡΩΜΑ
+5V	ΚΟΚΚΙΝΟ	UL1007 26AWG
HALL A	ΚΙΤΡΙΝΟ
HALL B	ΠΡΑΣΙΝΟ
HALL C	ΜΠΛΕ
GND	ΜΑΥΡΟ
ΦΑΣΗ A	ΚΙΤΡΙΝΟ	UL1015 22AWG
ΦΑΣΗ B	ΠΡΑΣΙΝΟ
ΦΑΣΗ C	ΜΠΛΕ

Μηχανικές Διαστάσεις

Μικροτροχιακό μηχανοκίνητο μηχάνημα NEMA23 24v 57mm 0.18nm 57BL03B σειρά 0

Εξωτερική διάμετρος 56mmΜεταλλουργία σκόνης

Υλικό περιβλήματος	Ρουλεμάν στην έξοδο	Ακτινικό φορτίο (10mm από τη φλάντζα)N	Αξονικό φορτίο άξονα (N)	Μέγιστη δύναμη πρεσαρίσματος άξονα (N)	Ακτινικό διάκενο άξονα (mm)	Διάκενο ώθησης άξονα (mm)	Αντίδραση χωρίς φορτίο (°)
Μεταλλουργία σκόνης	ρουλεμάν τύπου sleeve	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Αναλογία μείωσης	Ονομαστική ροπή αντοχής (Nm)	Μέγιστη στιγμιαία ροπή αντοχής (Nm)	Απόδοση%	Μήκος L (mm)	Βάρος(g)	Αριθμός συστημάτων γραναζιών
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

Μηχανικές Διαστάσεις

Μικροτροχιακό μηχανοκίνητο μηχάνημα NEMA23 24v 57mm 0.18nm 57BL03B σειρά 1

Ένας πλανητικός μειωτήρας, γνωστός και ως επικυκλικός μειωτήρας, είναι ένας από τους πιο ενδιαφέροντες τύπους μειωτήρων που διατίθενται στον έλεγχο κίνησης. Συχνά χρησιμοποιούνται στην αυτοκινητοβιομηχανία ως σημαντικό μέρος των αυτόματων κιβωτίων ταχυτήτων.

Πώς Λειτουργεί ένας Πλανητικός Μειωτήρας;

Η διάταξη των γραναζιών μπορεί να συγκριθεί με το ηλιακό μας σύστημα, όπου οι πλανήτες περιστρέφονται γύρω από τον ήλιο, εξ ου και το όνομα "Πλανητικός Μειωτήρας".
