10kgcm 57mm Stepper κιβώτιο ταχυτήτων Nema 23 πλανητική υψηλή ακρίβεια 9.6V μηχανών

10kgcm 57mm Stepper κιβώτιο ταχυτήτων Nema 23 πλανητική υψηλή ακρίβεια 9.6V μηχανών

Επωνυμία:	HeTai
Αριθμός Μοντέλου:	Σειρά 57BYGH
MOQ:	50
τιμή:	USD
Χρόνος παράδοσης:	25 ΗΜΕΡΕΣ
Όροι πληρωμής:	L/C, D/P, T/T, Western Union, MoneyGram

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE ROHS ISO

Όνομα προϊόντος:

Κινητήρας γρανάζιας σταδιακής ταχύτητας

Ακρίβεια βημάτων:

± 5%

Άνοδος θερμοκρασίας:

80 ℃ Max

Αντίσταση μόνωσης:

Συνεχές ρεύμα 100MΩ Min.500VC

Θερμοκρασία περιβάλλοντος:

-20℃~+50℃

Διηλεκτρική αντοχή:

500VAC 1 λεπτό

Υλικό θήκης κιβωτίου ταχυτήτων:

Μεταλλουργία Σκόνης

Κουρέας κατά την έξοδο:

Ρουλεμάν μανικιών

Ονομαστική τάση:

6.9V

Αντίσταση:

9,6 Ω/ΦΑΣΗ

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο με το εσωτερικό κιβώτιο αφρού, παλέτα

Δυνατότητα προσφοράς:

10000 PC/μήνας

Επισημαίνω:

nema 23 πλανητικό κιβώτιο ταχυτήτων 9.6V

Πλανητικό κιβώτιο ταχυτήτων 9.6V Nema

Κιβώτιο ταχυτήτων για Nema 23 Stepper μηχανή

Περιγραφή προϊόντος

57BYGH Υψηλής ακρίβειας μειωτήρας ταχύτητας πλανητικού κιβωτίου ταχυτήτων κινητήρα βηματισμού 9.6V NEMA 23

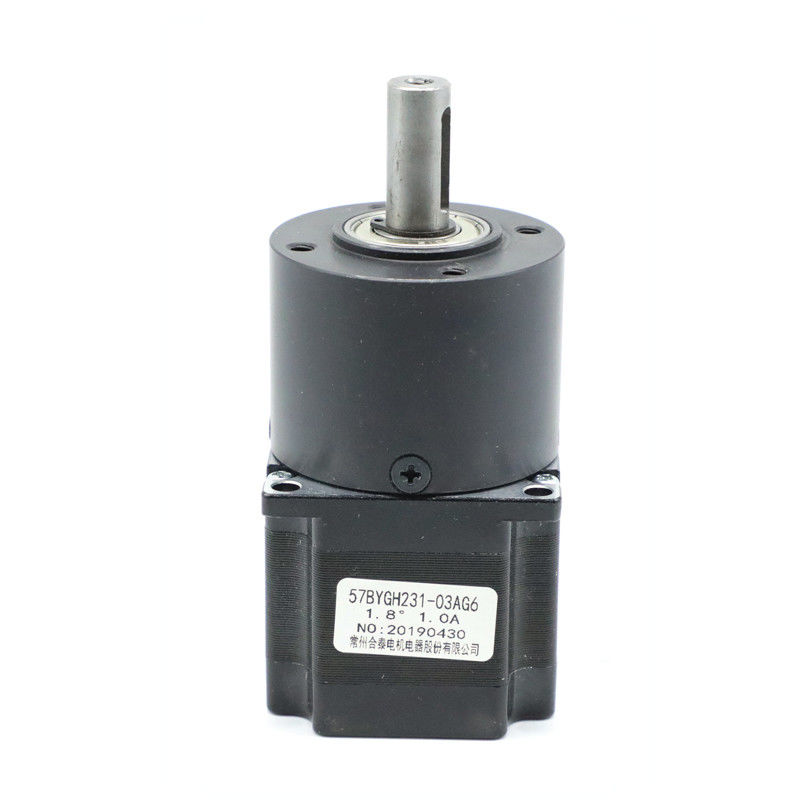

Το 57BYGH231-03AG6 αποτελείται από έναν κινητήρα βηματισμού 2 φάσεων 57mm και ένα πλανητικό κιβώτιο ταχυτήτων 56mm. Το υλικό του περιβλήματος του κιβωτίου ταχυτήτων 56mm είναι μεταλλουργία σκόνης. Η ακτινική τζόγος του άξονα είναι ≤0.03mm, και η αξονική τζόγος του άξονα είναι ≤0.1. Το backlash χωρίς φορτίο είναι ≤1.5 °.Για την ίδια ικανότητα φορτίου, το πλανητικό κιβώτιο ταχυτήτων μεταλλουργίας σκόνης μας έχει μεγαλύτερη διάρκεια ζωής από τα παραδοσιακά κιβώτια ταχυτήτων. Οι βασικές πτυχές είναι η βελτίωση της απόδοσης και της αξιοπιστίας σε οποιοδήποτε μηχανικό σύστημα.

Ηλεκτρικές Προδιαγραφές

Εξωτερική διάμετρος 56mm

°/ΒΗΜΑ	1.8	ΟΝΟΜΑΣΤΙΚΗ ΤΑΣΗ
V	9.6	ΕΠΑΓΩΓΗ
A/ΦΑΣΗ	1.0	ΑΝΤΙΣΤΑΣΗ
Ω/ΦΑΣΗ	9.6	ΕΠΑΓΩΓΗ
mH/ΦΑΣΗ	20	ΡΟΠΗ ΚΡΑΤΗΜΑΤΟΣ
kg.cm	10	ΚΛΑΣΗ ΜΟΝΩΣΗΣ
B		*Τα προϊόντα μπορούν να προσαρμοστούν κατόπιν ειδικού αιτήματος.

Διάγραμμα Καλωδίωσης

Μηχανικές Διαστάσεις

Βασιζόμενη σε όλα αυτά τα πλεονεκτήματα, η εταιρεία μας ειδικεύεται στην παραγωγή υβριδικών κινητήρων βηματισμού, κινητήρων χωρίς ψήκτρες DC, σερβοκινητήρων, κινητήρων με κιβώτιο ταχυτήτων και ούτω καθεξής. Τα προϊόντα εφαρμόζονται σε ρομπότ, μηχανήματα συσκευασίας, μηχανήματα κλωστοϋφαντουργίας, ιατρικά όργανα, μηχανήματα εκτύπωσης, έξυπνο εξοπλισμό logistics... Η Hetai αποστέλλει επίσης τα προϊόντα της στις ΗΠΑ, την Ευρώπη, τη Νοτιοανατολική Ασία και σε όλη την Κίνα.

Ηλεκτρικές ΠροδιαγραφέςΕξωτερική διάμετρος 56mm

Μεταλλουργία σκόνηςρουλεμάν μανικιού

Ρουλεμάν εξόδου	Ακτινικό φορτίο (10mm από φλάντζα)N	Αξονικό φορτίο άξονα (N)	Μέγιστη δύναμη πρεσαρίσματος άξονα (N)	Ακτινική τζόγος άξονα (mm)	Αξονική τζόγος άξονα (mm)	Backlash χωρίς φορτίο (°)	Μεταλλουργία σκόνης
ρουλεμάν μανικιού	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5	Λόγος μείωσης

Ονομαστική ροπή αντοχής (Nm)	Μέγιστη στιγμιαία ροπή αντοχής (Nm)	Απόδοση%	Μήκος	L (mm) Βάρος(g)	Αριθμός πλανητικών συστημάτων	1/4
2.0	6.0	81%	41.3	491	1	1/6
1/15
8.0	25	72%	59.6	700	2	1/66
1/26
1/47
16	50	72%	59.6	700	2	1/66
Μηχανικές Διαστάσεις

10kgcm 57mm Stepper κιβώτιο ταχυτήτων Nema 23 πλανητική υψηλή ακρίβεια 9.6V μηχανών 2

Έχοντας διαφορετική διάταξη του ηλιακού γραναζιού και των πλανητικών γραναζιών, επιτυγχάνεται υψηλή ροπή εξόδου και ευρύς λόγος ταχύτητας. Εκτός από αυτά, τα πλανητικά κιβώτια ταχυτήτων έχουν χαμηλότερη αδράνεια και υψηλή μετάδοση ροπής. Όλα αυτά είναι βασικές πτυχές που εγγυώνται την απόδοση.

Η ικανότητα ακριβούς μεταβολής του βαθμού ισχύος και ταχύτητας καθιστά τα πλανητικά κιβώτια ταχυτήτων κατάλληλα για πολλές ειδικές εφαρμογές, όπως ανεμογεννήτριες, κινητήρες εσωτερικής καύσης και ούτω καθεξής.
