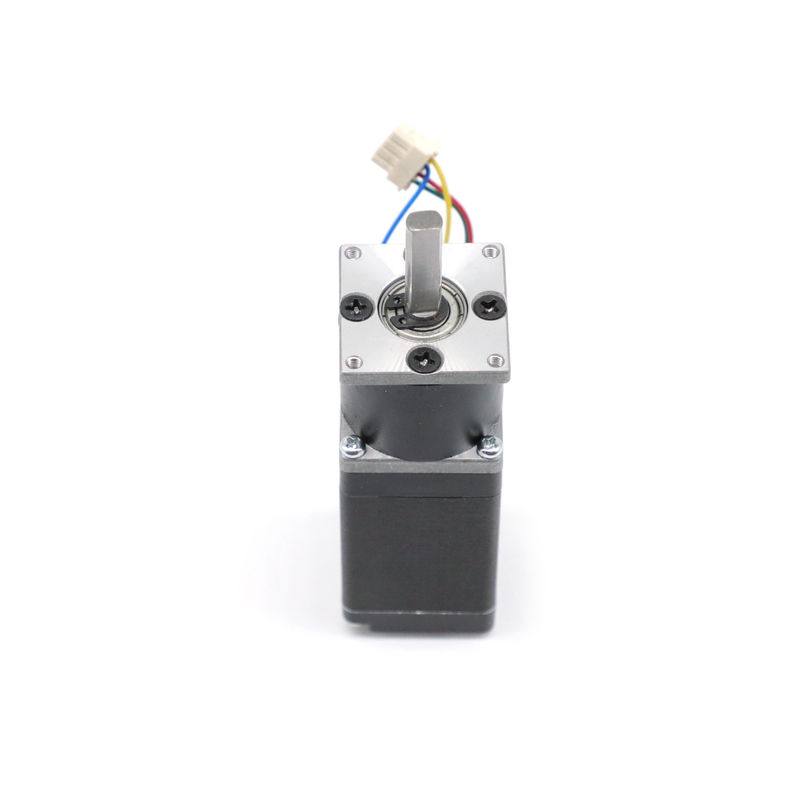

6 καλώδιο Nema 11 Stepper μηχανή με το κιβώτιο ταχυτήτων 28mm μείωση 1 144

6 καλώδιο Nema 11 Stepper μηχανή με το κιβώτιο ταχυτήτων 28mm μείωση 1 144

Επωνυμία:	HeTai
Αριθμός Μοντέλου:	28BYGH
MOQ:	50
τιμή:	USD
Χρόνος παράδοσης:	25 ΗΜΕΡΕΣ
Όροι πληρωμής:	L/C, D/P, T/T, Western Union, MoneyGram

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE ROHS ISO

όνομα προϊόντων:

Να περπατήσει μηχανή κιβωτίων ταχυτήτων

Ακρίβεια βημάτων:

Άνοδος θερμοκρασίας:

80 ℃ Max

Αντίσταση μόνωσης:

Συνεχές ρεύμα 100MΩ Min.500VC

Περιβαλλοντική θερμοκρασία:

-20℃~+50℃

Διηλεκτρική δύναμη:

500VAC 1 λεπτό

Ανώτατη ακτινωτή δύναμη:

28N (20mm από την μπροστινή φλάντζα)

Ανώτατη αξονική δύναμη:

Κατάλληλο κιβώτιο ταχυτήτων:

22mm, 28mm

Υλικό κιβωτίων ταχυτήτων:

Μεταλλουργία σκονών

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο με το εσωτερικό κιβώτιο αφρού, παλέτα

Δυνατότητα προσφοράς:

10000 PC/μήνας

Επισημαίνω:

nema 11 stepper μηχανή με το κιβώτιο ταχυτήτων 28mm

stepper 28mm μηχανή

6 stepper καλωδίων μηχανή

Περιγραφή προϊόντος

Stepper 28BYGH NEMA 11 μηχανή με την ανώτατη αναλογία 1:144 μείωσης κιβωτίων ταχυτήτων 28mm

*Products μπορεί να ταιριάξει με το κιβώτιο ταχυτήτων 22.28mm

Η μεταλλουργία σκονών κιβώτιο ταχυτήτων 22 χιλ. με το πορώδες ρουλεμάν έχει τις επιλογές της ακόλουθης αναλογίας μείωσης:

Στάδιο 1

1/4, 1/4.75

Στάδιο 2

1/16, 1/19, 1/22, 1/26

Στάδιο 3

1/76, 1/88, 1/104, 1/121, 1/144

Για το κιβώτιο ταχυτήτων 28mm, υπάρχουν 2 αναλογίες μείωσης που είναι 1:3 &1:6 (και οι δύο είναι ένα στάδιο).

Παρακαλώ τυλίξτε κάτω για να δείτε περισσότερες λεπτομέρειες για το κιβώτιο ταχυτήτων

Ηλεκτρική προδιαγραφή ΜΕΡΩΝ ΜΗΧΑΝΩΝ:

ΠΡΟΤΥΠΟ	ΓΩΝΙΑ ΒΗΜΑΤΩΝ (°/STEP)	ΚΑΛΩΔΙΟ ΜΟΛΥΒΔΟΥ (Αριθ.)	ΤΑΣΗ (β)	ΤΡΕΧΩΝ (A/PHASE)	ΑΝΤΙΣΤΑΣΗ (Ω/PHASE)	ΑΥΤΕΠΑΓΩΓΗ (MH/PHASE)	ΚΡΑΤΗΜΑ ΤΗΣ ΡΟΠΗΣ (G.CM)	ΥΨΟΣ ΜΗΧΑΝΩΝ Λ (ΚΚ)	ΒΑΡΟΣ ΜΗΧΑΝΩΝ (Κλ)
28BYGH102-01	1.8	4	3.90	0,67	6.3	3.2	600	32	0,11
28BYGH105-01		6	3.1	0,95	3.3	1.0	430	32	0,11
28BYGH301		4	4.56	0,67	6.8	4.9	950	45	0,17
28BYGH303		6	3.40	0,95	3.4	1.0	750	45	0,14
28BYGH501		4	8.04	0,67	12.0	7.2	1200	51	0,19
28BYGH502		6	3.80	0,95	4.0	1.3	900	51	0,20

*Products μπορεί να προσαρμοστεί από το ειδικό αίτημα.

Μηχανική διάσταση

Διάγραμμα καλωδίωσης

6 καλώδιο Nema 11 Stepper μηχανή με το κιβώτιο ταχυτήτων 28mm μείωση 1 144 1

Ηλεκτρική προδιαγραφή ΜΕΡΩΝ ΚΙΒΩΤΙΩΝ ΤΑΧΥΤΉΤΩΝ:

Έξω διάμετρος 22mm

Υλικό κατοικίας

Συμπεριφορά στην παραγωγή

Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν

Αξονικό φορτίο άξονων (Ν)

Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν)

Ακτινωτό παιχνίδι του άξονα (χιλ.)

Παιχνίδι ώθησης του άξονα (χιλ.)

Σπασμωδική κίνηση no-load (°)

Μεταλλουργία σκονών

Πορώδης

ρουλεμάν

≤35

≤15

≤80

≤0.08

≤0.4

≤1.5

Αναλογία μείωσης	Εκτιμημένη ροπή ανοχής (NM)	Ανώτατη στιγμιαία ροπή ανοχής (NM)	Efficiency%	Μήκος (χιλ.)	Βάρος (γ)	Αριθμός τραίνων εργαλείων
1/4	0,1	0,3	81%	13.9	29	1
1/4.75
1/16	0,4	1.2	72%	32.4	52	2
1/19
1/22
1/26
1/76	0,8	2.5	65%	43.9	73	3
1/88
1/104
1/121
1/144

Μηχανική διάσταση

Έξω διάμετρος 28mm

Υλικό κατοικίας	Συμπεριφορά στην παραγωγή	Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν	Αξονικό φορτίο άξονων (Ν)	Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν)	Ακτινωτό παιχνίδι του άξονα (χιλ.)	Παιχνίδι ώθησης του άξονα (χιλ.)	Σπασμωδική κίνηση no-load (°)
Μεταλλουργία σκονών	ρουλεμάν μανικιών	≤80	≤30	≤200	≤0.03	≤0.4	≤1.5

Αναλογία μείωσης	Εκτιμημένη ροπή ανοχής (NM)	Ανώτατη στιγμιαία ροπή ανοχής (NM)	Efficiency%	Μήκος (χιλ.)	Βάρος (γ)	Αριθμός τραίνων εργαλείων
1/3	0,2	0,6	81%	28.5	105	1
1/6

Μηχανική διάσταση

6 καλώδιο Nema 11 Stepper μηχανή με το κιβώτιο ταχυτήτων 28mm μείωση 1 144 3
