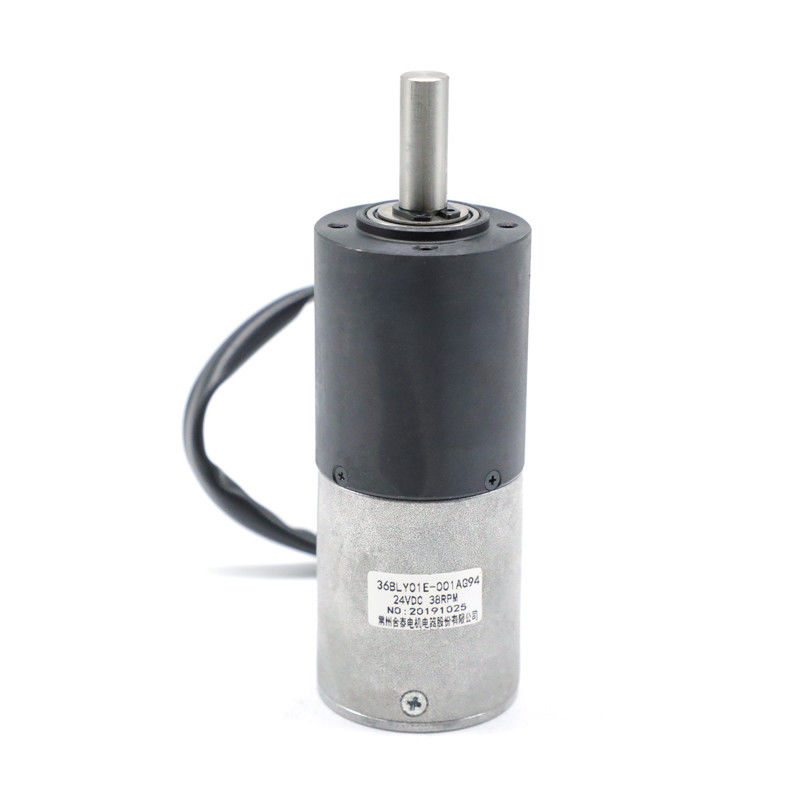

36MM Nema 14 αβούρτσιστη μηχανή πλανητικά 2 NM κιβωτίων ταχυτήτων
Τόπος καταγωγής | Κίνα |
---|---|
Μάρκα | Hetai |
Πιστοποίηση | CE ROHS ISO |
Αριθμό μοντέλου | 36BL |
Ποσότητα παραγγελίας min | 50 |
Τιμή | USD |
Συσκευασία λεπτομέρειες | Χαρτοκιβώτιο με το εσωτερικό κιβώτιο αφρού, παλέτα |
Χρόνος παράδοσης | 28-31 |
Όροι πληρωμής | L/C, D/P, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς | 5000pcs/month |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xόνομα προϊόντων | Αβούρτσιστες ΣΥΝΕΧΕΙΣ μηχανές | Άνεμος τύπος | Αστέρι |
---|---|---|---|
Γωνία επίδρασης αιθουσών | 120° ηλεκτρική γωνία | Κατηγορία μόνωσης | Β |
Περιβαλλοντική θερμοκρασία | -20℃~+50℃ | Αντίσταση μόνωσης | Συνεχές ρεύμα 100MΩ Min.500VC |
Διηλεκτρική δύναμη | 600VAC 1 λεπτό | Αξονικό φορτίο άξονων (Ν) | 10N |
Ακτινωτό φορτίο (10mm από τη φλάντζα) | 120N | Επίπεδο προστασίας | IP40 |
Μέγεθος κιβωτίων ταχυτήτων αντιστοιχιών | 32mm, 36mm | Υλικό κατοικίας κιβωτίων ταχυτήτων | Μεταλλουργία σκονών, κράμα ψευδάργυρου |
Υψηλό φως | αβούρτσιστο πλανητικό κιβώτιο ταχυτήτων μηχανών,Αβούρτσιστα μηχανή και κιβώτιο ταχυτήτων,πλανητικό κιβώτιο ταχυτήτων για την αβούρτσιστη μηχανή |
Αβούρτσιστη μηχανή μικροϋπολογιστών BLDC CE ROHS ISO 12/24V 3000RPM 0.03Nm 36BL nema14
Πρότυπο | Αναλογία μείωσης | Διάμετρος κιβωτίων ταχυτήτων | Υλικό κατοικίας κιβωτίων ταχυτήτων | Τάση (Β) | Δύναμη (W) | Ταχύτητα (περιστροφή/λεπτό) | Εκτιμημένη ροπή (NM) |
36BLY 01A-001AG76 | 76:1 | 36mm | Μεταλλουργία σκονών | 24 | 15 | 94 | 1.5 |
36BLY01E-001AG94 | 94:1 | 36mm | Μεταλλουργία σκονών | 24 | 8 | 38 | 2 |
Η σειρά 36BL είναι ελαφριά και εξοικονόμηση χώρου, η οποία έχει επίσης την υψηλή ροπή.
Ηλεκτρική προδιαγραφή ΜΕΡΩΝ ΜΗΧΑΝΩΝ:
Πρότυπο | ||
Προδιαγραφή | Μονάδα | 36BLY01 |
Αριθμός φάσεων | Φάση | 3 |
Αριθμός Πολωνών | Πολωνοί | 4 |
Εκτιμημένη τάση | VDC | 24 |
Εκτιμημένη ταχύτητα | Περιστροφή/λεπτό | 3000 |
Εκτιμημένο ρεύμα | Α | 2.0 |
Εκτιμημένη ροπή | N.m | 0,03 |
Εκτιμημένη δύναμη | W | 9.4 |
Μέγιστη ροπή | mN.m | 0,09 |
Μέγιστο ρεύμα | Amps | 6 |
Σταθερά ροπής | N.m/A | 0,015 |
Πίσω EMF σταθερά | V/kRPM | 1.6 |
Μήκος σώματος | χιλ. | 42 |
Βάρος | Κλ | 0,16 |
Μηχανική διάσταση
*** Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν από το αίτημά σας. Παρακαλώ μας ελάτε σε επαφή με για περισσότερες λεπτομέρειες.
*Products μπορεί να ταιριάξει με το κιβώτιο ταχυτήτων 32, 36mm
Διάγραμμα καλωδίωσης:
ΗΛΕΚΤΡΙΚΟΣ ΠΙΝΑΚΑΣ ΣΥΝΔΕΣΗΣ | ||
ΛΕΙΤΟΥΡΓΙΑ | ΧΡΩΜΑ | |
+5V | ΚΟΚΚΙΝΟΣ | UL1007 26AWG |
ΑΙΘΟΥΣΑ Α | ΠΡΑΣΙΝΟΣ | |
ΑΙΘΟΥΣΑ Β | ΜΠΛΕ | |
ΑΙΘΟΥΣΑ Γ | ΑΣΠΡΟΣ | |
GND | ΜΑΥΡΟΣ | |
ΣΥΓΧΡΟΝΙΣΤΕ ΤΟ Α | ΚΑΦΕΤΗΣ | |
ΦΑΣΗ Β | ΚΙΤΡΙΝΟΣ | |
ΦΑΣΗ Γ | ΠΟΡΤΟΚΑΛΙ |
Υλικό κατοικίας | Συμπεριφορά στην παραγωγή | Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν | Αξονικό φορτίο άξονων (Ν) | Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν) | Ακτινωτό παιχνίδι του άξονα (χιλ.) | Παιχνίδι ώθησης του άξονα (χιλ.) | Σπασμωδική κίνηση no-load (°) |
Μεταλλουργία σκονών | ρουλεμάν μανικιών | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
Αναλογία μείωσης | Εκτιμημένη ροπή ανοχής (NM) | Ανώτατη στιγμιαία ροπή ανοχής (NM) | Efficiency% | Μήκος (χιλ.) | Βάρος (γ) | Αριθμός τραίνων εργαλείων |
1/4 | 0,3 | 1.0 | 81% | 29.1 | 150 | 1 |
1/5 | ||||||
1/16 |
1.2
|
3.5
|
72% | 38.1 | 185 | 2 |
1/23 | ||||||
1/33 | ||||||
1/67 |
2.5
|
7.5 | 65% | 47.1 | 220 | 3 |
1/94 | ||||||
1/133 | ||||||
1/188 |
Μηχανική διάσταση
μεταλλουργία σκονών 36mm
Υλικό κατοικίας | Συμπεριφορά στην παραγωγή | Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν | Αξονικό φορτίο άξονων (Ν) | Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν) | Ακτινωτό παιχνίδι του άξονα (χιλ.) | Παιχνίδι ώθησης του άξονα (χιλ.) | Σπασμωδική κίνηση no-load (°) |
Μεταλλουργία σκονών | ρουλεμάν μανικιών | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
Αναλογία μείωσης | Εκτιμημένη ροπή ανοχής (NM) | Ανώτατη στιγμιαία ροπή ανοχής (NM) | Efficiency% | Μήκος (χιλ.) | Βάρος (γ) | Αριθμός τραίνων εργαλείων |
1/4 | 0,3 | 1.0 | 81% | 24.8 | 145 | 1 |
1/5 | ||||||
1/16 |
1.2
|
3.5
|
72% | 32.4 | 173 | 2 |
1/20 | ||||||
1/25 | ||||||
1/53 |
2.5
|
7.5 | 65% | 41.9 | 213 | 3 |
1/62 | ||||||
1/76 | ||||||
1/94 | ||||||
1/117 |
Μηχανική διάσταση
κράμα ψευδάργυρου 36mm
Υλικό κατοικίας | Συμπεριφορά στην παραγωγή | Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν | Αξονικό φορτίο άξονων (Ν) | Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν) | Ακτινωτό παιχνίδι του άξονα (χιλ.) | Παιχνίδι ώθησης του άξονα (χιλ.) | Σπασμωδική κίνηση no-load (°) |
Κράμα ψευδάργυρου |
Πορώδης ρουλεμάν |
≤45 | ≤25 | ≤100 | ≤0.08 | ≤0.4 | ≤1.5 |
Αναλογία μείωσης | Εκτιμημένη ροπή ανοχής (NM) | Ανώτατη στιγμιαία ροπή ανοχής (NM) | Efficiency% | Μήκος (χιλ.) | Βάρος (γ) | Αριθμός τραίνων εργαλείων |
1/12 | 0,3 | 1.0 | 81% | 26.8 | 100 | 1 |
Μηχανική διάσταση
Μια μηχανή BLDC αξιοποιεί του εναλλασσόμενου ρεύματος, του συνεχούς ρεύματος, και των καθολικών τύπων μηχανών και τα συνδυάζει σε μια μονάδα. Έχει μια μακράς διαρκείας, χαμηλή συντήρηση, μια ήρεμη λειτουργία, και μια μεταβλητή δυνατότητα ταχύτητας μιας μηχανής εναλλασσόμενου ρεύματος η υψηλή έναρξη κλείνει και γραμμική καμπύλη ταχύτητα-ροπής μιας ΣΥΝΕΧΟΥΣ μηχανής και και όπως τις μηχανές εναλλασσόμενου ρεύματος & συνεχούς ρεύματος, λειτουργεί καλά με τα κιβώτια ταχυτήτων. Οι αβούρτσιστες ΣΥΝΕΧΕΙΣ μηχανές έχουν μια πυκνότητα υψηλής δύναμης, δεύτερη μόνο στην καθολική μηχανή, και έχουν την καλύτερη εκτίμηση αποδοτικότητας 65 ως 80%.
