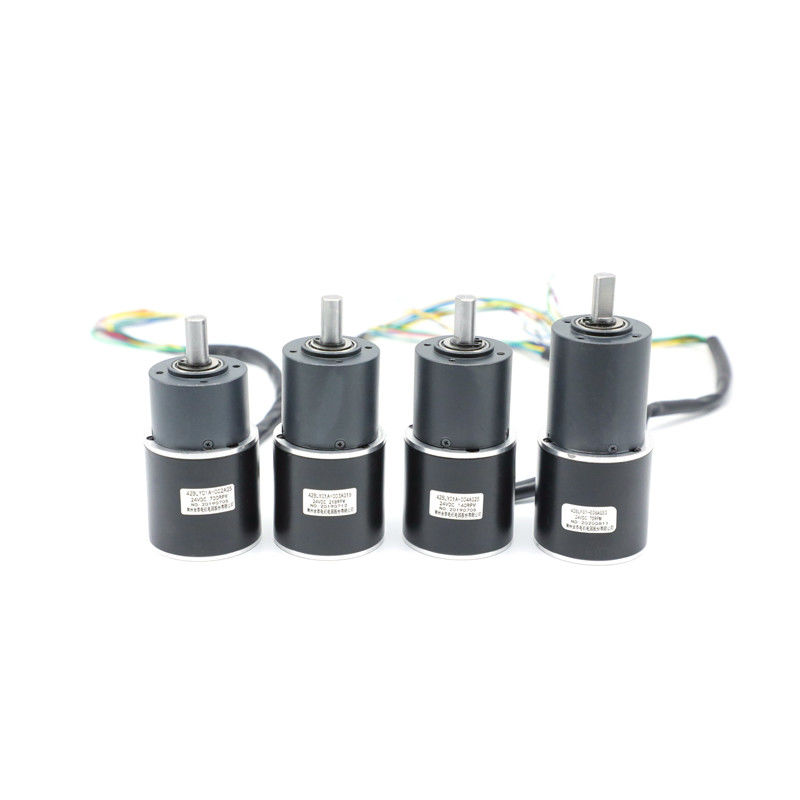

Αβούρτσιστη συνεχής μηχανή 42MM Nema με το κιβώτιο ταχυτήτων
Τόπος καταγωγής | Κίνα |
---|---|
Μάρκα | HeTai |
Πιστοποίηση | CE ROHS ISO |
Αριθμό μοντέλου | 42BLY |
Ποσότητα παραγγελίας min | 50 |
Τιμή | USD |
Συσκευασία λεπτομέρειες | Χαρτοκιβώτιο με το εσωτερικό κιβώτιο αφρού, παλέτα |
Χρόνος παράδοσης | 25 ΗΜΕΡΕΣ |
Όροι πληρωμής | L/C, D/P, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς | 10000 PC/μήνας |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xόνομα προϊόντων | Αβούρτσιστη μηχανή κιβωτίων ταχυτήτων | Γωνία επίδρασης αιθουσών | 120° ηλεκτρικό anglel |
---|---|---|---|
Ταχύτητα | 3000 διευθετήσιμα | Άνεμος τύπος | Αστέρι |
Διηλεκτρική δύναμη | 600VAC 1 λεπτό | Περιβαλλοντική θερμοκρασία | -20℃~+50℃ |
Αντίσταση μόνωσης | Συνεχές ρεύμα 100MΩ Min.500VC | Επίπεδο IP | IP40 |
Ανώτατη ακτινωτή δύναμη | 15N (10mm από την μπροστινή φλάντζα) | Ανώτατη αξονική δύναμη | 10N |
Ελάχιστη αναλογία μείωσης | 1/4 | Ανώτατη αναλογία μείωσης | 1/216 |
Υψηλό φως | μηχανή nema 42mm,Χαμηλή αβούρτσιστη μηχανή περιστροφής/λεπτό,αργόστροφη υψηλή αβούρτσιστη συνεχής μηχανή ροπής |
42BLY NEMA 17 προσαρμοσμένη πλανητική υψηλότερη ροπή συνεχών μηχανών κιβωτίων ταχυτήτων αβούρτσιστη αργόστροφη
Πλεονέκτημα του πλανητικού κιβωτίου ταχυτήτων
1.Increased επανάληψη: Η μεγαλύτερες αξιοπιστία και η ευρωστία προσφοράς φορτίων ταχύτητάς του ακτινωτές και αξονικές, που ελαχιστοποιούν τη μη ευθυγράμμιση του εργαλείου.
2.Perfect ακρίβεια: Η περισσότερη περιστρεφόμενη γωνιακή σταθερότητα βελτιώνει την ακρίβεια και την αξιοπιστία της μετακίνησης.
3.Lower επίπεδο θορύβου επειδή υπάρχει περισσότερη επαφή επιφάνειας. Το κύλισμα είναι πολύ μαλακότερο και τα άλματα είναι ουσιαστικά ανύπαρκτα.
4.Greater διάρκεια: Λόγω της torsional ακαμψίας του και καλύτερα του κυλίσματος. Κατά συνέπεια, η μεγαλύτερη αποδοτικότητα του εργαλείου και μιας πολύ ομαλότερης λειτουργίας επιτυγχάνεται.
5.Very καλά επίπεδα αποδοτικότητας: Οι πλανητικοί μειωτές προσφέρουν τη μεγαλύτερη αποδοτικότητα
μετάδοση ροπής 6.Increased: Με περισσότερα δόντια σε επαφή, ο μηχανισμός είναι σε θέση να διαβιβάσει και να αντισταθεί περισσότερη ροπή. Επιπλέον, το κάνει κατά τρόπο πιό ομοιόμορφο.
7.Maximum μεταβλητότητα: Ο μηχανισμός του περιλαμβάνεται σε ένα κυλινδρικό κιβώτιο ταχυτήτων, το οποίο μπορεί να εγκατασταθεί σχεδόν σε οποιοδήποτε διάστημα.
Πρότυπο | Ροπή N.M | Ανώτατο ακτινωτό φορτίο | Αξονικό φορτίο άξονων | Αναλογία μείωσης | Υλικό κατοικίας κιβωτίων ταχυτήτων | Τάση (Β) | Δύναμη (W) | Ταχύτητα (περιστροφή/λεπτό) |
42BLY01A-002AG5 | 0,16 | ≤120N (10mm από την μπροστινή φλάντζα) |
≤80N |
5:1 | Μεταλλουργία σκονών | 24 | 12 | 700 |
42BLY01A-003AG16 | 0,46 | 16:1 | 24 | 11 | 218 | |||
42BLY01A-004AG25 | 0,72 | 25:1 | 24 | 18 | 140 | |||
42BLY01A-005AG62 | 1.60 | 62:1 | 24 | 9 | 56 |
*Products μπορεί να προσαρμοστεί από το ειδικό αίτημα.
Ηλεκτρική προδιαγραφή ΜΕΡΩΝ ΜΗΧΑΝΩΝ:
Πρότυπο | Πρότυπο | Πρότυπο | ||
Προδιαγραφή | Μονάδα | 42BLY01C | 42BLY02 | 42BLY302-001 |
Αριθμός φάσεων | Φάση | 3 | 3 | 3 |
Αριθμός Πολωνών | Πολωνοί | 4 | 4 | 4 |
Εκτιμημένη τάση | VDC | 24 | 24 | 24 |
Εκτιμημένη ταχύτητα | Περιστροφή/λεπτό | 3000 | 3000 | 3000 |
Εκτιμημένο ρεύμα | Α | 0,63 | 1.77 | 2.53 |
Εκτιμημένη ροπή | N.m | 0,035 | 0,08 | 0,13 |
Εκτιμημένη δύναμη | W | 11 | 25 | 41 |
Μέγιστη ροπή | mN.m | 0,105 | 0,24 | 0,39 |
Μέγιστο ρεύμα | Amps | 1.9 | 5.3 | 7.6 |
Σταθερά ροπής | N.m/A | 0,054 | 0,045 | 0,051 |
Πίσω EMF σταθερά | V/kRPM | 5.7 | 4.7 | 5.3 |
Μήκος σώματος | χιλ. | 42 | 60 | 78 |
Βάρος | Κλ | 0,25 | 0,38 | 0,56 |
Διάγραμμα καλωδίωσης
ΗΛΕΚΤΡΙΚΟΣ ΠΙΝΑΚΑΣ ΣΥΝΔΕΣΗΣ |
||
ΛΕΙΤΟΥΡΓΙΑ | ΧΡΩΜΑ | |
+5V | ΚΟΚΚΙΝΟΣ | UL1007 26AWG |
ΑΙΘΟΥΣΑ Α | ΚΙΤΡΙΝΟΣ | |
ΑΙΘΟΥΣΑ Β | ΠΡΑΣΙΝΟΣ | |
ΑΙΘΟΥΣΑ Γ | ΜΠΛΕ | |
GND | ΜΑΥΡΟΣ | |
ΣΥΓΧΡΟΝΙΣΤΕ ΤΟ Α | ΚΙΤΡΙΝΟΣ | UL3265 22AWG |
ΦΑΣΗ Β | ΠΡΑΣΙΝΟΣ | |
ΦΑΣΗ Γ | ΜΠΛΕ |
Μηχανική διάσταση
Ηλεκτρική προδιαγραφή ΜΕΡΩΝ ΚΙΒΩΤΙΩΝ ΤΑΧΥΤΉΤΩΝ:
μεταλλουργία σκονών 36mm
Υλικό κατοικίας | Συμπεριφορά στην παραγωγή | Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν | Αξονικό φορτίο άξονων (Ν) | Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν) | Ακτινωτό παιχνίδι του άξονα (χιλ.) | Παιχνίδι ώθησης του άξονα (χιλ.) | Σπασμωδική κίνηση no-load (°) |
Μεταλλουργία σκονών | ρουλεμάν μανικιών | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
Αναλογία μείωσης | Εκτιμημένη ροπή ανοχής (NM) | Ανώτατη στιγμιαία ροπή ανοχής (NM) | Efficiency% | Μήκος (χιλ.) | Βάρος (γ) | Αριθμός τραίνων εργαλείων |
1/4 | 0,3 | 1.0 | 81% | 24.8 | 145 | 1 |
1/5 | ||||||
1/16 |
1.2
|
3.5
|
72% | 32.4 | 173 | 2 |
1/20 | ||||||
1/25 | ||||||
1/53 |
2.5
|
7.5 | 65% | 41.9 | 213 | 3 |
1/62 | ||||||
1/76 | ||||||
1/94 | ||||||
1/117 |
Μηχανική διάσταση
κράμα ψευδάργυρου 36mm
Υλικό κατοικίας | Συμπεριφορά στην παραγωγή | Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν | Αξονικό φορτίο άξονων (Ν) | Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν) | Ακτινωτό παιχνίδι του άξονα (χιλ.) | Παιχνίδι ώθησης του άξονα (χιλ.) | Σπασμωδική κίνηση no-load (°) |
Κράμα ψευδάργυρου |
Πορώδης ρουλεμάν |
≤45 | ≤25 | ≤100 | ≤0.08 | ≤0.4 | ≤1.5 |
Αναλογία μείωσης | Εκτιμημένη ροπή ανοχής (NM) | Ανώτατη στιγμιαία ροπή ανοχής (NM) | Efficiency% | Μήκος (χιλ.) | Βάρος (γ) | Αριθμός τραίνων εργαλείων |
1/12 | 0,3 | 1.0 | 81% | 26.8 | 100 | 1 |
Μηχανική διάσταση
Έξω διάμετρος 42mm μεταλλουργία σκονών
Υλικό κατοικίας | Συμπεριφορά στην παραγωγή | Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν | Αξονικό φορτίο άξονων (Ν) | Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν) | Ακτινωτό παιχνίδι του άξονα (χιλ.) | Παιχνίδι ώθησης του άξονα (χιλ.) | Σπασμωδική κίνηση no-load (°) |
Μεταλλουργία σκονών | ρουλεμάν μανικιών | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
Αναλογία μείωσης | Εκτιμημένη ροπή ανοχής (NM) | Ανώτατη στιγμιαία ροπή ανοχής (NM) | Efficiency% | Μήκος (χιλ.) | Βάρος (γ) | Αριθμός τραίνων εργαλείων |
1/4 | 1.0 | 3.0 | 81% | 32.5 | 170 | 1 |
1/6 | ||||||
1/15 | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
1/18 | ||||||
1/25 | ||||||
1/36 | ||||||
1/54 |
8.0
|
25
|
65%
|
60.1
|
267
|
3 |
1/65 | ||||||
1/90 | ||||||
1/112 | ||||||
1/155 | ||||||
1/216 | 10 | 30 | 65% | 60.1 | 267 |
Μηχανική διάσταση
