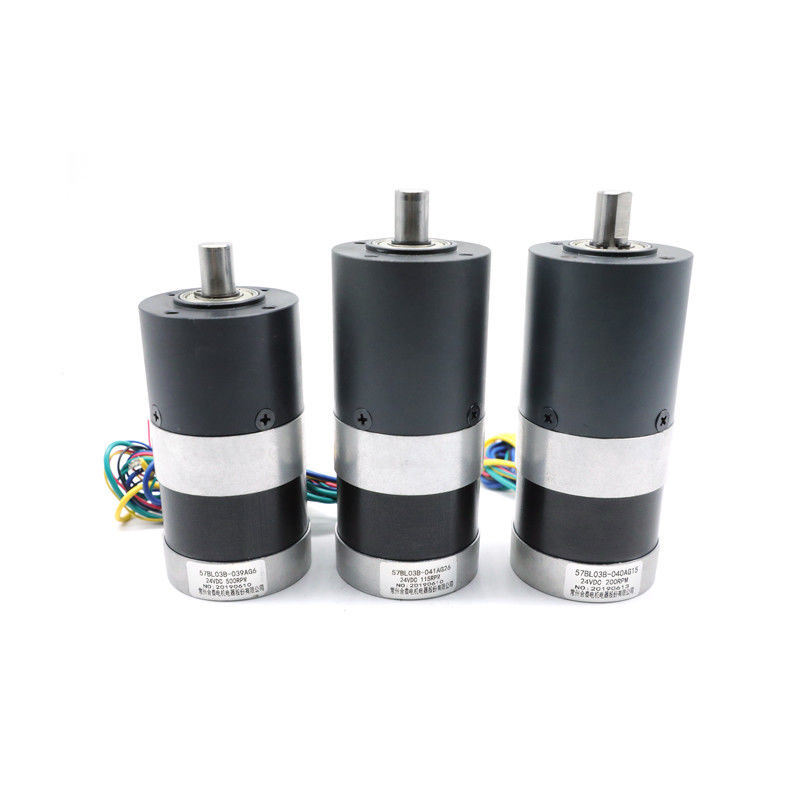

Αβούρτσιστη συνεχής μηχανή με το πλανητικό κιβώτιο ταχυτήτων 24v 40w

Αβούρτσιστη συνεχής μηχανή με το πλανητικό κιβώτιο ταχυτήτων 24v 40w

Επωνυμία:	HeTai
Αριθμός Μοντέλου:	57BL
MOQ:	50
τιμή:	USD
Χρόνος παράδοσης:	25 ΗΜΕΡΕΣ
Όροι πληρωμής:	L/C, D/P, T/T, Western Union, MoneyGram

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE ROHS ISO

Όνομα προϊόντων:

Αβούρτσιστη μηχανή κιβωτίων ταχυτήτων

Άνεμος τύπος:

Αστέρι

Γωνία επίδρασης αιθουσών:

120° ηλεκτρικό anglel

Κατηγορία μόνωσης:

Επίπεδο IP:

Αντίσταση μόνωσης:

Συνεχές ρεύμα 100MΩ Min.500VC

Διηλεκτρική δύναμη:

600VAC 1 λεπτό

Περιβαλλοντική θερμοκρασία:

-20℃~+50℃

Ανώτατη ακτινωτή δύναμη:

75N (10mm από την μπροστινή φλάντζα)

Ανώτατη αξονική δύναμη:

Κιβώτιο ταχυτήτων αντιστοιχιών:

42mm, 52mm, 56mm, 63mm

Ανώτατη στιγμιαία ροπή ανοχής:

30 NM

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο με το εσωτερικό κιβώτιο αφρού, παλέτα

Δυνατότητα προσφοράς:

10000 PC/μήνας

Επισημαίνω:

bldc μηχανή με το πλανητικό κιβώτιο ταχυτήτων

24v συνεχής μηχανή 200 περιστροφή/λεπτό

Αβούρτσιστη συνεχή μηχανή και κιβώτιο ταχυτήτων

Περιγραφή προϊόντος

57BL μηχανή ανώτατο 10Nm προσαρμογής CE ROHS ISO bldc αβούρτσιστη με το χαμηλού θορύβου πλανητικό κιβώτιο ταχυτήτων

Πρότυπο	Αναλογία μείωσης	Διάμετρος κιβωτίων ταχυτήτων	Υλικό κατοικίας κιβωτίων ταχυτήτων	Τάση (Β)	Δύναμη (W)	Ταχύτητα (περιστροφή/λεπτό)	Εκτιμημένη ροπή (NM)
57BL03B-039AG6	6:1	56mm	Μεταλλουργία σκονών	24	41	500	0,79
57BL03B-040AG15	15:1	56mm	Μεταλλουργία σκονών	24	40	200	1.9
57BL03B-041AG26	26:1	56mm	Μεταλλουργία σκονών	24	40	115	3.3

Ηλεκτρική προδιαγραφή ΜΕΡΩΝ ΜΗΧΑΝΩΝ:

		Πρότυπο	Πρότυπο	Πρότυπο	Πρότυπο	Πρότυπο	Πρότυπο
Προδιαγραφή	Μονάδα	57BL01G	57BL02A	57BL03B	57BL04A	57BL05A	57BL06
Αριθμός φάσεων	Φάση	3	3	3	3	3	3
Αριθμός Πολωνών	Πολωνοί	4	4	4	4	4	4
Εκτιμημένη τάση	VDC	24	24	24	24	24	24
Εκτιμημένη ταχύτητα	Περιστροφή/λεπτό	2500	3000	3000	3000	3000	3000
Εκτιμημένο ρεύμα	Α	0,77	1.87	3.17	3.67	5.33	7.00
Εκτιμημένη ροπή	N.m	0,057	0,11	0,18	0,22	0,33	0,44
Εκτιμημένη δύναμη	W	15	34.5	56	69	104	138
Μέγιστη ροπή	N.m	0,17	0,33	0,54	0,66	0,99	1.32
Μέγιστο ρεύμα	Amps	2.3	5.6	9.5	11	16	21
Σταθερά ροπής	N.m/A	0,074	0,059	0,057	0,060	0,062	0,063
Πίσω EMF σταθερά	V/kRPM	7.75	6.2	5.9	6.3	6.5	6.6
Μήκος σώματος	χιλ.	41.5	46.5	56.5	66.5	86.5	106.5
Βάρος	Κλ	0,35	0,44	0,56	0,67	0,95	1.18

*Products μπορεί να ταιριάξει με το κιβώτιο ταχυτήτων 42, 52, 56, 63mm

*Products μπορεί να προσαρμοστεί από το ειδικό αίτημα.

Διάγραμμα καλωδίωσης

ΛΕΙΤΟΥΡΓΙΑ	ΧΡΩΜΑ
+5V	ΚΟΚΚΙΝΟΣ	UL1007 26AWG
ΑΙΘΟΥΣΑ Α	ΚΙΤΡΙΝΟΣ
ΑΙΘΟΥΣΑ Β	ΠΡΑΣΙΝΟΣ
ΑΙΘΟΥΣΑ Γ	ΜΠΛΕ
GND	ΜΑΥΡΟΣ
ΣΥΓΧΡΟΝΙΣΤΕ ΤΟ Α	ΚΙΤΡΙΝΟΣ	UL1015 20AWG
ΦΑΣΗ Β	ΠΡΑΣΙΝΟΣ
ΦΑΣΗ Γ	ΜΠΛΕ

Μηχανική διάσταση

Αβούρτσιστη συνεχής μηχανή με το πλανητικό κιβώτιο ταχυτήτων 24v 40w 0

Ηλεκτρική προδιαγραφή ΜΕΡΩΝ ΚΙΒΩΤΙΩΝ ΤΑΧΥΤΉΤΩΝ

Έξω διάμετρος 42mm μεταλλουργία σκονών

Υλικό κατοικίας	Συμπεριφορά στην παραγωγή	Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν	Αξονικό φορτίο άξονων (Ν)	Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν)	Ακτινωτό παιχνίδι του άξονα (χιλ.)	Παιχνίδι ώθησης του άξονα (χιλ.)	Σπασμωδική κίνηση no-load (°)
Μεταλλουργία σκονών	ρουλεμάν μανικιών	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Αναλογία μείωσης	Εκτιμημένη ροπή ανοχής (NM)	Ανώτατη στιγμιαία ροπή ανοχής (NM)	Efficiency%	Μήκος Λ (χιλ.)	Βάρος (γ)	Αριθμός τραίνων εργαλείων
1/4	1.0	3.0	81%	32.5	170	1
1/6
1/15	4.0	12	72%	46.3	207	2
1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	65%	60.1	267

Μηχανική διάσταση

Αβούρτσιστη συνεχής μηχανή με το πλανητικό κιβώτιο ταχυτήτων 24v 40w 1

Έξω διάμετρος 52mm κράμα ψευδάργυρου

Υλικό κατοικίας	Συμπεριφορά στην παραγωγή	Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν	Αξονικό φορτίο άξονων (Ν)	Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν)	Ακτινωτό παιχνίδι του άξονα (χιλ.)	Παιχνίδι ώθησης του άξονα (χιλ.)	Σπασμωδική κίνηση no-load (°)
Κράμα ψευδάργυρου	ρουλεμάν μανικιών	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Αναλογία μείωσης	Εκτιμημένη ροπή ανοχής (NM)	Ανώτατη στιγμιαία ροπή ανοχής (NM)	Efficiency%	Μήκος (χιλ.)	Βάρος (γ)	Αριθμός τραίνων εργαλείων
1/13	2.0	6.0	81%	52.9	345	1

Μηχανική διάσταση

Αβούρτσιστη συνεχής μηχανή με το πλανητικό κιβώτιο ταχυτήτων 24v 40w 2

Έξω διάμετρος 56mm μεταλλουργία σκονών

Υλικό κατοικίας	Συμπεριφορά στην παραγωγή	Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν	Αξονικό φορτίο άξονων (Ν)	Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν)	Ακτινωτό παιχνίδι του άξονα (χιλ.)	Παιχνίδι ώθησης του άξονα (χιλ.)	Σπασμωδική κίνηση no-load (°)
Μεταλλουργία σκονών	ρουλεμάν μανικιών	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Αναλογία μείωσης	Εκτιμημένη ροπή ανοχής (NM)	Ανώτατη στιγμιαία ροπή ανοχής (NM)	Efficiency%	Μήκος Λ (χιλ.)	Βάρος (γ)	Αριθμός τραίνων εργαλείων
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

Μηχανική διάσταση

Αβούρτσιστη συνεχής μηχανή με το πλανητικό κιβώτιο ταχυτήτων 24v 40w 3

Έξω διάμετρος 56mm πλαστικά εφαρμοσμένης μηχανικής

Υλικό κατοικίας	Συμπεριφορά στην παραγωγή	Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν	Αξονικό φορτίο άξονων (Ν)	Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν)	Ακτινωτό παιχνίδι του άξονα (χιλ.)	Παιχνίδι ώθησης του άξονα (χιλ.)	Σπασμωδική κίνηση no-load (°)
Πλαστικά εφαρμοσμένης μηχανικής	ρουλεμάν μανικιών	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Αναλογία μείωσης	Εκτιμημένη ροπή ανοχής (NM)	Ανώτατη στιγμιαία ροπή ανοχής (NM)	Efficiency%	Μήκος Λ (χιλ.)	Βάρος (γ)	Αριθμός τραίνων εργαλείων
1/15	8.0	25	72%	61.6	450	2
1/18
1/26
1/47	16	50
1/66

Μηχανική διάσταση

Αβούρτσιστη συνεχής μηχανή με το πλανητικό κιβώτιο ταχυτήτων 24v 40w 3

Έξω διάμετρος κράμα ψευδάργυρου 56 χιλ.

Υλικό κατοικίας	Συμπεριφορά στην παραγωγή	Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν	Αξονικό φορτίο άξονων (Ν)	Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν)	Ακτινωτό παιχνίδι του άξονα (χιλ.)	Παιχνίδι ώθησης του άξονα (χιλ.)	Σπασμωδική κίνηση no-load (°)
Κράμα ψευδάργυρου	ρουλεμάν μανικιών	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Αναλογία μείωσης	Εκτιμημένη ροπή ανοχής (NM)	Ανώτατη στιγμιαία ροπή ανοχής (NM)	Efficiency%	Μήκος Λ (χιλ.)	Βάρος (γ)	Αριθμός τραίνων εργαλείων
1/4	2.0	6	81%	43.3	350	1
1/6
1/13				52.7	400

Μηχανική διάσταση

Αβούρτσιστη συνεχής μηχανή με το πλανητικό κιβώτιο ταχυτήτων 24v 40w 5

Έξω διάμετρος 63mm κράμα ψευδάργυρου

Υλικό κατοικίας	Συμπεριφορά στην παραγωγή	Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν	Αξονικό φορτίο άξονων (Ν)	Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν)	Ακτινωτό παιχνίδι του άξονα (χιλ.)	Παιχνίδι ώθησης του άξονα (χιλ.)	Σπασμωδική κίνηση no-load (°)
Κράμα ψευδάργυρου	ρουλεμάν μανικιών	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Αναλογία μείωσης

Εκτιμημένη ροπή ανοχής (NM)

Ανώτατη στιγμιαία ροπή ανοχής (NM)

Efficiency%

Μήκος

Λ (χιλ.)

Βάρος (γ)

Αριθμός τραίνων εργαλείων

1/8

3.0

8.0

81%

75.5

400

Μηχανική διάσταση

Αβούρτσιστη συνεχής μηχανή με το πλανητικό κιβώτιο ταχυτήτων 24v 40w 6

Από την κατοχή μιας διαφορετικής ρύθμισης του εργαλείου ήλιων και των πλανητικών εργαλείων, η υψηλή ροπή παραγωγής και η ευρεία αναλογία ταχύτητας επιτυγχάνονται. Εκτός από αυτούς, τα πλανητικά κιβώτια ταχυτήτων έχουν τη χαμηλότερη αδράνεια και την υψηλή μετάδοση ροπής. Όλα αυτά είναι απόψεις κλειδί που εξασφαλίζουν την αποδοτικότητα.

Η δυνατότητα να ποικληθεί ακριβώς ο βαθμός δύναμης και ταχύτητας καθιστά τα πλανητικά κιβώτια ταχυτήτων κατάλληλα για πολλές ειδικές εφαρμογές όπως ο ανεμοστρόβιλος, εσωτερικές μηχανές, και ούτω καθεξής.
