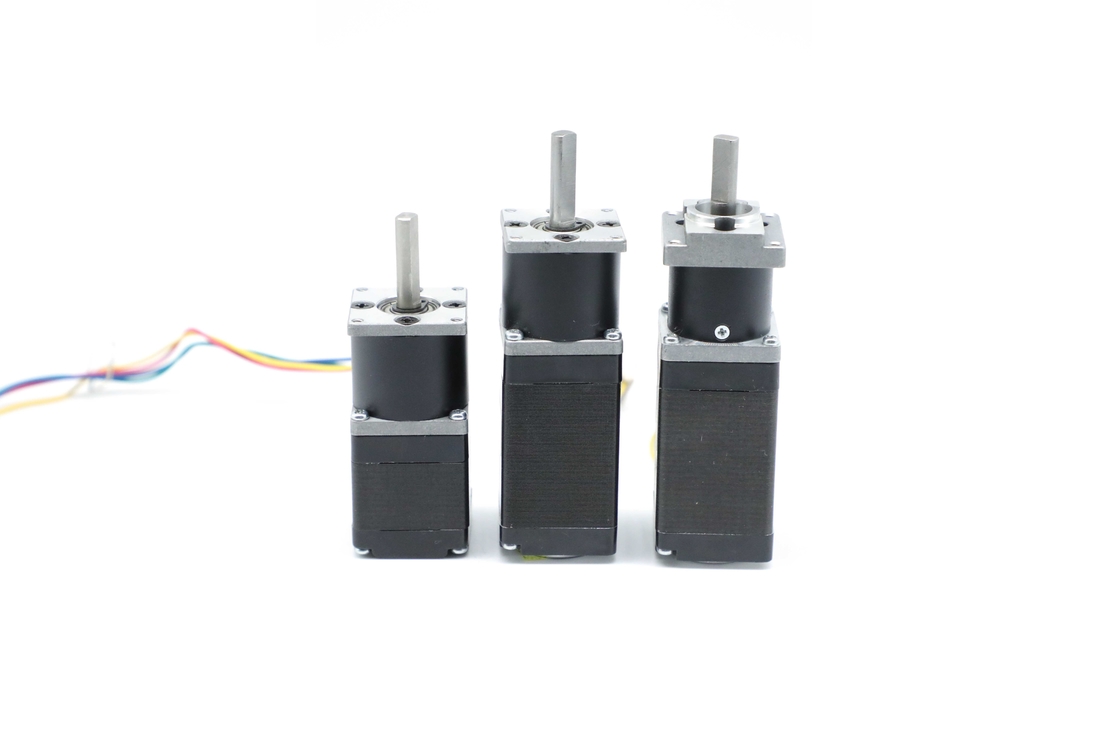

Nema11 πλανητική μηχανή κιβωτίων ταχυτήτων 12V 40.5mm 3.4W με το κιβώτιο ταχυτήτων 28BL01AG14
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | HeTai |
| Πιστοποίηση | CE ROHS ISO |
| Αριθμό μοντέλου | 28BL01AG14 |
| Ποσότητα παραγγελίας min | 50 |
| Τιμή | USD |
| Συσκευασία λεπτομέρειες | Χαρτοκιβώτιο με το εσωτερικό κιβώτιο αφρού, παλέτα |
| Χρόνος παράδοσης | 25 ημέρες |
| Όροι πληρωμής | L/C, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς | 10000 PC/μήνας |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Όνομα προϊόντων | Αβούρτσιστη μηχανή κιβωτίων ταχυτήτων | Τάση | 12 |
|---|---|---|---|
| εκτιμημένη ταχύτητα | 214±10% | αναλογία μείωσης | 1/14 |
| Εκτιμημένη ροπή | 0,15 NM | Αντίσταση μόνωσης | 100MΩ Min.500 VDC |
| Κατηγορία μόνωσης | Β | Ύψος μηχανών | 40,5 χιλ. |
| Παιχνίδι ώθησης του άξονα | ≤0.4 | Δύναμη παραγωγής | 3.4W |
| Σπασμωδική κίνηση no-load | ≤1.5° | Βάρος μηχανών | 0,25 κλ |
| Υψηλό φως | Nema11 πλανητικό κιβώτιο ταχυτήτων,Nema11 πλανητικό κιβώτιο ταχυτήτων 12V,12V αβούρτσιστη μηχανή με το κιβώτιο ταχυτήτων |
||
Περιγραφή προϊόντων
Nema11 πλανητική μηχανή κιβωτίων ταχυτήτων 12V 40.5mm 3.4W με το κιβώτιο ταχυτήτων 28BL01AG14
Επειδή υπάρχει περισσότερη επαφή επιφάνειας. Να τυλίξει είναι πολύ μαλακότερο, και δεν υπάρχει σχεδόν κανένα άλμα. Έτσι υπάρχει χαμηλού θορύβου στο πλανητικό κιβώτιο ταχυτήτων motor.28BL01AG14 είναι ένα είδος μίνι μηχανών. Η άποψη κλειδί για να εξασφαλίσει αποδοτικότητα είναι ότι το πλανητικό κιβώτιο ταχυτήτων έχει τη χαμηλή αδράνεια και την υψηλή μετάδοση ροπής. Η επιλογή ενός πλανητικού κιβωτίου ταχυτήτων με τις σωστές προδιαγραφές είναι ένας αξιόπιστος τρόπος να βελτιωθεί η αποδοτικότητα οποιουδήποτε μηχανικού συστήματος.
Ηλεκτρική προδιαγραφή:
| Πρότυπο | ||||
| Μέρος μηχανών | 28BL01AG14 | 28BL02AG30 | 28BL03AG64 | |
| Αναλογία | 1:14 | 1:30 | 1:64 | |
| Διάμετρος κιβωτίων ταχυτήτων | 28 | 28 | 28 | |
| Αριθμός φάσεων | Φάση | 3 | 3 | 3 |
| Αριθμός Πολωνών | Πολωνοί | 4 | 4 | 4 |
| Εκτιμημένη τάση | VDC | 12 | 24 | 24 |
| Εκτιμημένη ροπή | N.m | 0,15 | 0,65 | 2 |
| Εκτιμημένη ταχύτητα | Περιστροφή/λεπτό | 214 | 100 | 46 |
| RatedCurrent | Amps | 0,9 | 1 | 2 |
| Δύναμη παραγωγής | Watt | 3.4 | 6.8 | 9.6 |
| Ύψος μηχανών | χιλ. | 40.5 | 53 | 78 |
| Βάρος μηχανών | Κλ | 0,25 | 0,31 | 0,36 |
*Products μπορεί να προσαρμοστεί από το ειδικό αίτημα.
Διάγραμμα καλωδίωσης
|
ΗΛΕΚΤΡΙΚΟΣ ΠΙΝΑΚΑΣ ΣΥΝΔΕΣΗΣ |
||
| ΛΕΙΤΟΥΡΓΙΑ | ΧΡΩΜΑ | |
| +5V | ΚΟΚΚΙΝΟΣ | UL1007 26AWG |
| ΑΙΘΟΥΣΑ Α | ΠΡΑΣΙΝΟΣ | |
| ΑΙΘΟΥΣΑ Β | ΜΠΛΕ | |
| ΑΙΘΟΥΣΑ Γ | ΑΣΠΡΟΣ | |
| GND | ΜΑΥΡΟΣ | |
| ΣΥΓΧΡΟΝΙΣΤΕ ΤΟ Α | ΠΟΡΤΟΚΑΛΙ | |
| ΦΑΣΗ Β | ΚΙΤΡΙΝΟΣ | |
| ΦΑΣΗ Γ | ΚΑΦΕΤΗΣ | |
Μηχανική διάσταση
Μπορείτε να επιλέξετε το διαφορετικό κιβώτιο ταχυτήτων από:
Έξω διάμετρος 28mm μεταλλουργία σκονών
| Υλικό κατοικίας | Συμπεριφορά στην παραγωγή | Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν | Αξονικό φορτίο άξονων (Ν) | Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν) | Ακτινωτό παιχνίδι του άξονα (χιλ.) | Παιχνίδι ώθησης του άξονα (χιλ.) | Σπασμωδική κίνηση no-load (°) |
| Μεταλλουργία σκονών | ρουλεμάν μανικιών | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
| Πλανητικό κιβώτιο ταχυτήτων 28 τετραγωνικός τύπος | ||||||
| Αναλογία μείωσης | Εκτιμημένη ροπή ανοχής (NM) | Ανώτατη στιγμιαία ροπή ανοχής (NM) | Efficiency% |
Μήκος Λ (χιλ.) |
Βάρος (γ) | Αριθμός τραίνων εργαλείων |
| 1/3 | 0,2 | 0,6 | 81% | 28.5 | 105 | 1 |
| 1/6 | ||||||
| Πλανητικό κιβώτιο ταχυτήτων 28 στρογγυλός τύπος | ||||||
| Αναλογία μείωσης | Εκτιμημένη ροπή ανοχής (NM) | Ανώτατη στιγμιαία ροπή ανοχής (NM) | Efficiency% |
Μήκος Λ (χιλ.) |
Βάρος (γ) | Αριθμός τραίνων εργαλείων |
| 1/14 | 0,5 | 1.5 | 72% | 29.8 | 92 | 1 |
| 1/30 | ||||||
| 1/64 | 1.8 | 5 | 65% | 40 | 105 | 1 |
| 1/107 | ||||||
