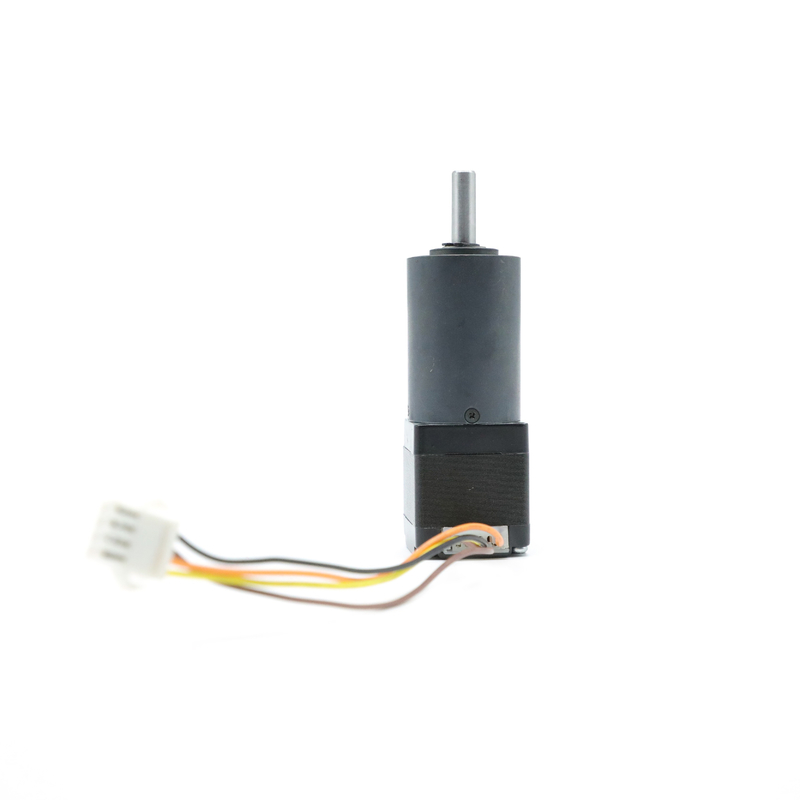

Nema 11 Stepper κιβωτίων ταχυτήτων υψηλή ροπή 4.22V 0.67A μηχανών
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | HeTai |
| Πιστοποίηση | CE ROHS ISO |
| Αριθμό μοντέλου | 28YGH102-XXAG107 |
| Ποσότητα παραγγελίας min | 50 |
| Τιμή | USD |
| Συσκευασία λεπτομέρειες | Χαρτοκιβώτιο με το εσωτερικό κιβώτιο αφρού, παλέτα |
| Χρόνος παράδοσης | 25 ημέρες |
| Όροι πληρωμής | L/C, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς | 10000 PC/μήνας |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Όνομα προϊόντων | Να περπατήσει μηχανή κιβωτίων ταχυτήτων | Γωνία βημάτων | 1.8 ° |
|---|---|---|---|
| Αύξηση θερμοκρασίας | 80 ℃ Max | Τρέχων | 0.67A |
| Περιβαλλοντική θερμοκρασία | -20℃~+50℃ | Κράτημα της ροπής | 6kg.cm |
| Επαγωγή | 3.7mh/phase | Συμπεριφορά στην παραγωγή | ρουλεμάν μανικιών |
| Ακτινωτό φορτίο (10mm από τη φλάντζα) | ≤450N | Αξονικό φορτίο άξονων | ≤200N |
| Υψηλό φως | 0.67A Stepper κιβωτίων ταχυτήτων μηχανή,Nema 11 Stepper κιβωτίων ταχυτήτων μηχανή,Υψηλή Stepper ροπής μηχανή με το κιβώτιο ταχυτήτων |
||
Περιγραφή προϊόντων
Nema 11 Stepper κιβωτίων ταχυτήτων 4.22V 0.67A 28YGH102-XXAG107 οικονομικώς αποδοτική υψηλή ροπή μηχανών
Τα πλανητικά κιβώτια ταχυτήτων, επίσης γνωστά ως πλανητικά κιβώτια ταχυτήτων, είναι ένας από τους πιό ενδιαφέροντες τύπους κιβωτίων ταχυτήτων στον έλεγχο κινήσεων.
28YGH102-XXAG107 είναι ένα είδος μηχανών μικροϋπολογιστών. Συγκεκριμένος του είναι χαμηλού θορύβου και υψηλή ροπή. Το κέντρο του εργαλείου εισαγωγής του πλανητικού κιβωτίου ταχυτήτων περιστρέφεται γύρω από το κέντρο του εργαλείου παραγωγής, και ο άξονας εισαγωγής και ο άξονας παραγωγής ευθυγραμμίζονται. Αυτό δείχνει ότι είναι ένα κιβώτιο ταχυτήτων με τα ίδια κέντρα περιστροφής εισαγωγής και παραγωγής
Αυτό το πρότυπο χρησιμοποιεί ένα κιβώτιο ταχυτήτων μεταλλουργίας σκονών 28mm, το σχέδιο είναι αρκετά σύνθετο εσύ αυτοί είναι αποδοτικό και ακόμα εύκολο να διατηρήσει.
Ηλεκτρική προδιαγραφή
| ΓΩΝΙΑ ΒΗΜΑΤΩΝ | °/STEP | 1.8 |
| ΕΚΤΙΜΗΜΕΝΗ ΤΑΣΗ | Β | 4.22 |
| ΤΡΕΧΩΝ | A/PHASE | 0,67 |
| ΑΝΤΙΣΤΑΣΗ | Ω/PHASE | 6.3 |
| ΑΥΤΕΠΑΓΩΓΗ | mH/PHASE | 3.7 |
| ΚΡΑΤΗΜΑ ΤΗΣ ΡΟΠΗΣ | kg.cm | 6 |
| ΚΑΤΗΓΟΡΙΑ ΜΟΝΩΣΗΣ | Β | |
*Products μπορεί να προσαρμοστεί από το ειδικό αίτημα.
Διάγραμμα καλωδίωσης
Μηχανική διάσταση
Διάγραμμα καλωδίωσης
| ΗΛΕΚΤΡΙΚΟΣ ΠΙΝΑΚΑΣ ΣΥΝΔΕΣΗΣ | ||
| ΛΕΙΤΟΥΡΓΙΑ | ΧΡΩΜΑ | |
| +5V | ΚΟΚΚΙΝΟΣ | UL1007 26AWG |
| ΑΙΘΟΥΣΑ Α | ΠΡΑΣΙΝΟΣ | |
| ΑΙΘΟΥΣΑ Β | ΜΠΛΕ | |
| ΑΙΘΟΥΣΑ Γ | ΑΣΠΡΟΣ | |
| GND | ΜΑΥΡΟΣ | |
| ΣΥΓΧΡΟΝΙΣΤΕ ΤΟ Α | ΠΟΡΤΟΚΑΛΙ | |
| ΦΑΣΗ Β | ΚΙΤΡΙΝΟΣ | |
| ΦΑΣΗ Γ | ΚΑΦΕΤΗΣ | |
Ηλεκτρική προδιαγραφή ΚΙΒΩΤΙΩΝ ΤΑΧΥΤΉΤΩΝ
Έξω διάμετρος 28mm μεταλλουργία σκονών
| Υλικό κατοικίας | Συμπεριφορά στην παραγωγή | Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν | Αξονικό φορτίο άξονων (Ν) | Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν) | Ακτινωτό παιχνίδι του άξονα (χιλ.) | Παιχνίδι ώθησης του άξονα (χιλ.) | Σπασμωδική κίνηση no-load (°) |
| Μεταλλουργία σκονών | ρουλεμάν μανικιών | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
| Πλανητικό κιβώτιο ταχυτήτων 28 τετραγωνικός τύπος | ||||||
| Αναλογία μείωσης | Εκτιμημένη ροπή ανοχής (NM) | Ανώτατη στιγμιαία ροπή ανοχής (NM) | Efficiency% |
Μήκος Λ (χιλ.) |
Βάρος (γ) | Αριθμός τραίνων εργαλείων |
| 1/3 | 0,2 | 0,6 | 81% | 28.5 | 105 | 1 |
| 1/6 | ||||||
| Πλανητικό κιβώτιο ταχυτήτων 28 στρογγυλός τύπος | ||||||
| Αναλογία μείωσης | Εκτιμημένη ροπή ανοχής (NM) | Ανώτατη στιγμιαία ροπή ανοχής (NM) | Efficiency% |
Μήκος Λ (χιλ.) |
Βάρος (γ) | Αριθμός τραίνων εργαλείων |
| 1/14 | 0,5 | 1.5 | 72% | 29.8 | 92 | 1 |
| 1/30 | ||||||
| 1/64 | 1.8 | 5 | 65% | 40 | 105 | 1 |
| 1/107 | ||||||
