Υπεύθυνος Επικοινωνίας : Nora
whatsapp : +8618661153149

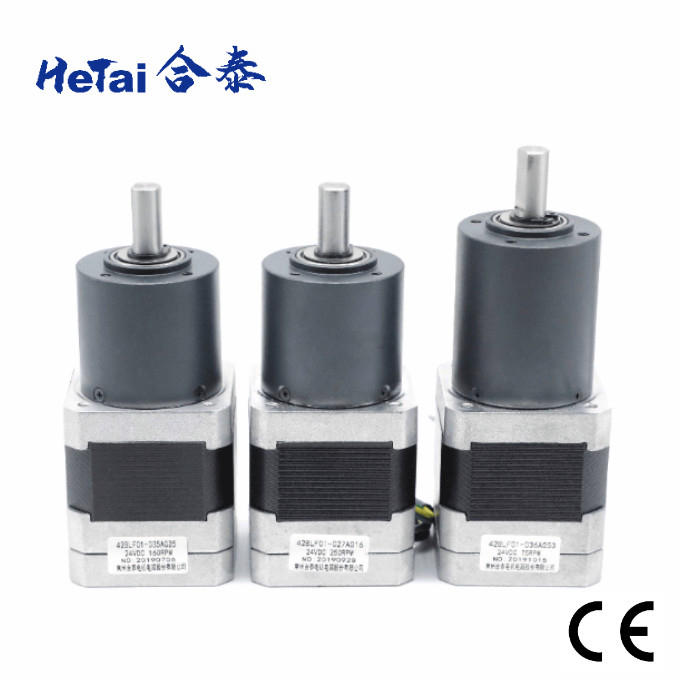

Nema 17 αβούρτσιστη μηχανή 0.5A 24V 2.2OHMS 42mm κιβωτίων ταχυτήτων

Τόπος καταγωγής ΚΙΝΑ
Μάρκα Hetai
Πιστοποίηση CE ROHS ISO
Αριθμό μοντέλου 42BLF01-036AG53
Ποσότητα παραγγελίας min 50
Τιμή USD
Συσκευασία λεπτομέρειες Χαρτοκιβώτιο με το εσωτερικό κιβώτιο αφρού, παλέτα
Χρόνος παράδοσης 28-31
Όροι πληρωμής L/C, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς 5000pcs/Month

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Όνομα προϊόντων Αβούρτσιστη μηχανή κιβωτίων ταχυτήτων Ονομαστική τάση 24 VDC
Αντίσταση 2,2 ΩΜ Αναλογία δύναμη παραγωγής 26 W
No-load ρεύμα 0,5 AMPS No-load ταχύτητα περιστροφή/λεπτό 5000± 10%
Περιβαλλοντική θερμοκρασία -20℃~+50℃ Αναλογία 53:1
Άνεμος τύπος Αστέρι Αντίσταση μόνωσης Συνεχές ρεύμα 100MΩ Min.500VC
Διηλεκτρική δύναμη 600VAC 1 λεπτό Κατηγορία μόνωσης Β
Υψηλό φως

Nema 17 αβούρτσιστη μηχανή 0.5A κιβωτίων ταχυτήτων

,

2

,

2 αβούρτσιστων ΩΜ μηχανών κιβωτίων ταχυτήτων

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

42BLF01-036AG53 αβούρτσιστος ανεφοδιασμός Nema 17 0.5A 24V 2.2OHMS 42mm εργοστασίων μηχανών κιβωτίων ταχυτήτων



Το Hetai βάζει πάντα τις ανάγκες των πελατών πρώτα. Όχι μόνο παρέχετε τα υψηλής ποιότητας προϊόντα, πιστεύουμε ότι η βοήθεια των πελατών να κάνουν τα καλύτερα προϊόντα είναι η σημαντικότερη αποστολή. Από την άποψη της ποιότητας, Hetai έχει λάβει την πιστοποίηση του ISO, το CE και τη βασιλική πιστοποίηση τιμής. Η ποιότητα αυτού του προϊόντος έχει αναγνωριστεί επίσης από πολλούς πελάτες.



Η μηχανή συνεχών κιβωτίων ταχυτήτων ανεφοδιασμού εργοστασίων 42BLF-036AG53 nema17 24V είναι κατάλληλη για τα ρομπότ συσκευάζοντας τα ιατρικά μηχανήματα εκτύπωσης οργάνων μηχανημάτων textline μηχανημάτων και τις ευφυείς διοικητικές μέριμνες. Κιβώτιο ταχυτήτων-ειδάλλως γνωστό ως μειωτή ή ταχύτητα εργαλείων μειωτής-είναι ένα σύνολο εργαλείων που μπορεί να προστεθεί σε μια μηχανή για να μειώσει δραστικά την ταχύτητα ή/και να αυξήσει τη ροπή. Κάθε τύπος κιβωτίων ταχυτήτων λειτουργεί ομόφωνα με μια μηχανή για να επιτύχει την επιθυμητή παραγωγή ταχύτητα-ροπής.



Ηλεκτρική προδιαγραφή



Μέρος μηχανών
Πρότυπο κατασκευής 42BLF01-036AG53
Αντίσταση ΩΜ 2.2
Ονομαστική τάση VDC 24
Καμία ταχύτητα φορτίων Περιστροφή/λεπτό 5000±10%
Κανένα ρεύμα φορτίων Amps 0,5
Εκτιμημένη ταχύτητα Περιστροφή/λεπτό 4000± 10%
Εκτιμημένη ροπή N.m 0,063
Εκτιμημένη δύναμη παραγωγής W 26
Σταθερά ροπής N.m/A 0,046
Κατηγορία μόνωσης   Β
ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΗΧΑΝΩΝ ΜΕ ΤΟ ΠΛΑΝΗΤΙΚΟ ΕΡΓΑΛΕΙΟ
Εκτιμημένη ροπή N.m 2.17
Εκτιμημένη ταχύτητα Περιστροφή/λεπτό 75± 10%
ΑΝΑΛΟΓΙΑ   5:1


*Products μπορεί να προσαρμοστεί από το ειδικό αίτημα.



Διάγραμμα καλωδίωσης



ΛΕΙΤΟΥΡΓΙΑ ΧΡΩΜΑ
+5V ΚΟΚΚΙΝΟΣ UL1007 26AWG




ΑΙΘΟΥΣΑ Α ΚΙΤΡΙΝΟΣ
HALLB ΠΡΑΣΙΝΟΣ
HALLC ΜΠΛΕ
GND ΜΑΥΡΟΣ
ΣΥΓΧΡΟΝΙΣΤΕ ΤΟ Α ΚΙΤΡΙΝΟΣ UL3265 22AWG


ΦΑΣΗ Β ΠΡΑΣΙΝΟΣ
ΦΑΣΗ Γ ΜΠΛΕ



Μηχανική διάσταση

Nema 17 αβούρτσιστη μηχανή 0.5A 24V 2.2OHMS 42mm κιβωτίων ταχυτήτων 0

Πλανητικό κιβώτιο ταχυτήτων 36mm



Υλικό κατοικίας Συμπεριφορά στην παραγωγή Ακτινωτό φορτίο (10mm από τη φλάντζα) Ν Αξονικό φορτίο άξονων (Ν) Τύπος-κατάλληλη δύναμη άξονων ανώτατη (Ν) Ακτινωτό παιχνίδι του άξονα (χιλ.) Παιχνίδι ώθησης του άξονα (χιλ.) Σπασμωδική κίνηση no-load (°)
Μεταλλουργία σκονών Ρουλεμάν ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Αριθμός τραίνων κιβωτίων ταχυτήτων 1 2 3
Αναλογία μείωσης



1/5



1/14,1/16,1/20,1/25 1/53,1/62,1/76,1/94,1/117
Μήκος (χιλ.)



24.8



32.4 41.9
Βάρος (γ)



145.0



173.0

213.0





Μηχανική διάσταση

Nema 17 αβούρτσιστη μηχανή 0.5A 24V 2.2OHMS 42mm κιβωτίων ταχυτήτων 1



Άλλη αναλογία κιβωτίων ταχυτήτων

Πλανητικό κιβώτιο ταχυτήτων 42mm
Αναλογία μείωσης Εκτιμημένη ροπή ανοχής (NM) Ανώτατη στιγμιαία ροπή ανοχής (NM) Efficiency% Μήκος (χιλ.) Βάρος (γ) Αριθμός τραίνων εργαλείων
1/4 1.0 3.0 81% 32.5 170 1
1/6
1/15 4.0 12 72% 46.3 207 2
1/18
1/25
1/36
1/54

8.0



25



65%



60.1



267



3
1/65
1/90
1/112
1/155
1/216 10 30 65% 60.1 267



Πλανητικό κιβώτιο ταχυτήτων 56mm
Αναλογία μείωσης Εκτιμημένη ροπή ανοχής (NM) Ανώτατη στιγμιαία ροπή ανοχής (NM) Efficiency%

Μήκος

Λ

(χιλ.)

Βάρος (γ) Αριθμός τραίνων εργαλείων
1/4 2.0 6.0 81% 41.3 491 1
1/6
1/15 8.0 25 72% 59.6 700 2
1/18
1/26
1/47 16 50 72% 59.6 700 2
1/66



Εφαρμογή προϊόντων



Nema 17 αβούρτσιστη μηχανή 0.5A 24V 2.2OHMS 42mm κιβωτίων ταχυτήτων 2

Πιστοποιητικό



Αβούρτσιστη μηχανή 0,1 N.M-16 N.M Nema 14 Nema 17 Nema 23 ηλεκτρικός κινητήρας 9 συνεχών εργαλείων 24V Αβούρτσιστη μηχανή 0,1 N.M-16 N.M Nema 14 Nema 17 Nema 23 ηλεκτρικός κινητήρας 10 συνεχών εργαλείων 24V Αβούρτσιστη μηχανή 0,1 N.M-16 N.M Nema 14 Nema 17 Nema 23 ηλεκτρικός κινητήρας 11 συνεχών εργαλείων 24V

Stepper έκθεση μηχανών ROHS

Ημερομηνία: Στις 9 Ιουνίου 2021

Έκθεση μηχανών ROHS BLDC

Ημερομηνία: Στις 9 Ιουνίου 2021

CE cetificate
Αβούρτσιστη μηχανή 0,1 N.M-16 N.M Nema 14 Nema 17 Nema 23 ηλεκτρικός κινητήρας 12 συνεχών εργαλείων 24V Αβούρτσιστη μηχανή 0,1 N.M-16 N.M Nema 14 Nema 17 Nema 23 ηλεκτρικός κινητήρας 13 συνεχών εργαλείων 24V
IATF 16949: 2016
Έγκυρος μέχρι: Στις 2 Ιουνίου 2024
ISO 9001: 2015
Έγκυρος μέχρι: Στις 2 Ιουνίου 2024



Αβούρτσιστη τελική επιθεώρηση μηχανών



Nema 17 αβούρτσιστη μηχανή 0.5A 24V 2.2OHMS 42mm κιβωτίων ταχυτήτων 8

  Μετρήστε το μήκος μηχανών                  Μετρήστε το μήκος άξονων                     Μετρήστε τον κύκλο Ouler

Nema 17 αβούρτσιστη μηχανή 0.5A 24V 2.2OHMS 42mm κιβωτίων ταχυτήτων 9



Μετρήστε την τρύπα βιδών                   Μετρήστε το μήκος του καλωδίου              Μετρήστε το μήκος του PVC

Απόσταση



Nema 17 αβούρτσιστη μηχανή 0.5A 24V 2.2OHMS 42mm κιβωτίων ταχυτήτων 10



Εξετάστε την αντίσταση                                         Άκουσμα                                             Εξετάστε την ταχύτητα





FAQ



1.Are εσείς εργοστάσιο;

Ναι, είμαστε εργοστάσιο. Το εμπορικό σήμα μας Hetai είναι γνωστός κατασκευαστής μηχανών μικροϋπολογιστών για περισσότερο από 20 έτη μέσα
Κίνα. Κύριο προϊόν συμπεριλαμβανομένης της υβριδικής stepper μηχανής, της αβούρτσιστης ΣΥΝΕΧΟΥΣ μηχανής, της σερβο μηχανής και του πλανητικού κιβωτίου ταχυτήτων.

2. Έχετε άλλα στοιχεία επαφής;
Ναι, παρακαλώ μας στείλετε μήνυμα με το ηλεκτρονικό ταχυδρομείο: το info@ht-motor.com 3. Πώς μπορούμε να πάρουμε τον κατάλογό σας;
Παρακαλώ επισκεφτείτε κάτω από τον ιστοχώρο για να το μεταφορτώσετε: το https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

3.Can Ι δείγμα δοκιμής;
Ναι, τα δείγματα και το φορτίο χρεώνονται.

4.Can παίρνω το προσαρμοσμένο προϊόν;
Βέβαια, όλα τα προϊόντα μπορούν να προσαρμοστούν βασισμένος στο ειδικό αίτημα.

5.How στέλνετε τα αγαθά;
Στέλνουμε κανονικά τα αγαθά από σαφή (DHL/UPS/FEDEX/TNT), θαλασσίως και αεροπορικώς, δεχτείτε επίσης την αποστολέα φορτίου.

6. Ποιοι είναι οι όροι πληρωμής;
T/T (μεταφορά τραπεζών), Paypal (0,5% paypal δαπάνες), διαταγή διαβεβαίωσης ALIBABA δέχεται

7. Είναι αυτή η τελική τιμή σας; Θα μπορούσα να έχω την έκπτωση;
Η τιμή μας είναι η τιμή εργοστασίων. Εάν έχετε τη μεγάλη ποσότητα, μπορούμε να διαπραγματευτούμε για την έκπτωση.

8.What είναι η εξουσιοδότηση για τα προϊόντα σας;
Η εξουσιοδότησή μας είναι για ένα έτος. Εάν οποιαδήποτε ποιοτικά προβλήματα εμφανίστηκαν στην πλευρά μας κατά τη διάρκεια αυτής της περιόδου, θα πάρουμε τα έξοδα αποστολής και την αντικατάσταση. παρακαλώ σημειώστε ότι η ζημία που προκαλείται από την ανάρμοστη χρήση του προϊόντος δεν καλύπτεται από την εξουσιοδότηση.
