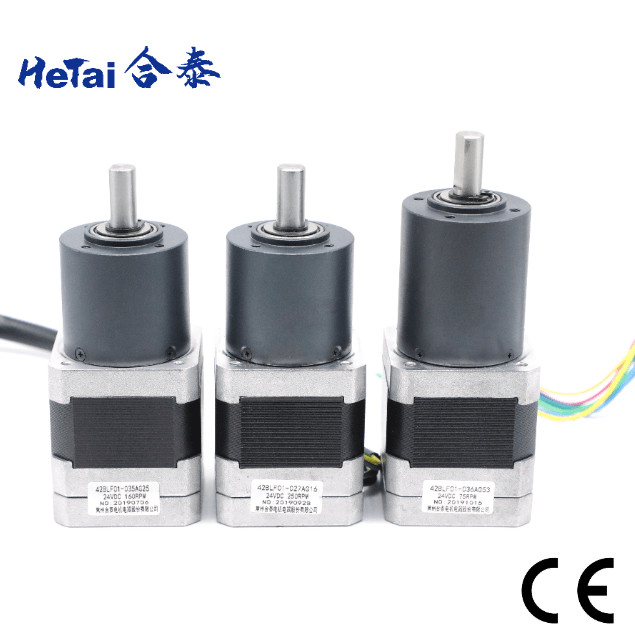

Πλανητική αβούρτσιστη μηχανή 24v 0.8A Nema κιβωτίων ταχυτήτων 17 42mm

Πλανητική αβούρτσιστη μηχανή 24v 0.8A Nema κιβωτίων ταχυτήτων 17 42mm

Επωνυμία:	Hetai
Αριθμός Μοντέλου:	Σειρά 42BLF01
MOQ:	50
τιμή:	USD
Χρόνος παράδοσης:	28-31
Όροι πληρωμής:	L/C, D/P, T/T, Western Union, MoneyGram

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE ROHS ISO

Όνομα προϊόντος:

Κιβώτιο ταχυτήτων χωρίς ψήκτρες

Άνεμος τύπος:

Αστέρι

Ονομαστική τάση:

24 V

Αντίσταση:

2.2 Ωμ

Ταχύτητα χωρίς φορτίο:

5000± 10% σ.α.λ

Currwnt χωρίς φορτίο:

Μέγ. 0,8 Α.Μ

Θερμοκρασία περιβάλλοντος:

-20℃~+50℃

Αντίσταση μόνωσης:

Συνεχές ρεύμα 100MΩ Min.500VC

Διηλεκτρική αντοχή:

600VAC 1 λεπτό

Γωνία επίδρασης αιθουσών:

120° ηλεκτρική γωνία

Επίπεδο Προστασίας:

IP40

Cetification:

CE ROHS ISO

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο με το εσωτερικό κιβώτιο αφρού, παλέτα

Δυνατότητα προσφοράς:

5000pcs/Month

Επισημαίνω:

Πλανητική αβούρτσιστη μηχανή 24v κιβωτίων ταχυτήτων

Πλανητική αβούρτσιστη μηχανή 42mm κιβωτίων ταχυτήτων

0.8A αβούρτσιστη μηχανή κιβωτίων ταχυτήτων

Περιγραφή προϊόντος

Κιβώτιο ταχυτήτων Brushless Motor 24v 0.8A Nema 17 42mm 42BLF01-027AG16 With Planetary Gearbox

Η Hetai στέλνει τα προϊόντα της στις ΗΠΑ, την Ευρώπη, τη Νοτιοανατολική Ασία και παντού στην Κίνα. Τα προϊόντα εφαρμόζονται σε ρομπότ, μηχανήματα συσκευασίας, μηχανήματα κλωστοϋφαντουργίας, ιατρικά όργανα, μηχανήματα εκτύπωσης, έξυπνο εξοπλισμό logistics...

Ένας πλανητικός κινητήρας με γρανάζια μιμείται ένα πλανητικό περιστρεφόμενο σύστημα. ένας άξονας εισόδου κινεί ένα γρανάζι ηλίου, γνωστό και ως γρανάζι του ήλιου, το οποίο στη συνέχεια περιστρέφει τα γύρω γρανάζια, γνωστά και ως πλανητικά γρανάζια. Συνήθως, τα πλανητικά γρανάζια χρησιμοποιούνται ως μειωτήρες. Χρησιμοποιούνται για την επιβράδυνση του κινητήρα και την αύξηση της ροπής. Η ροπή είναι η ισχύς λειτουργίας του μηχανήματος.

Ηλεκτρικές προδιαγραφές κινητήρα κιβωτίου ταχυτήτων Nema 17 Brushless

Εξάρτημα κινητήρα
Μοντέλο Κατασκευής		42BLF01-027AG16
Ονομαστική ισχύς εξόδου	W	26
Αντίσταση	OHMS	2.2
Ονομαστική τάση	VDC	24
Χωρίς Ταχύτητα Φορτίου	RPM	5000± 10%
Χωρίς ρεύμα φορτίου	Ενισχυτές Μέγ	0,8
Ωριαία ταχύτητα	σ.α.λ	4000± 10%
Ονομαστική ροπή	Nm	0,063
Ροπή κορυφής	Nm	0,12
Ροπή σταθερά	Nm/A	0,042
Πίσω σταθερά EMF	V/kRPM	4.4
ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΕ ΠΛΑΝΗΤΙΚΟ ΕΡΓΑΛΕΙΟ
ΒαθμολογήθηκεΡοπή	Nm	0,7
Ωριαία ταχύτητα	σ.α.λ	250± 10%
ΑΝΑΛΟΓΙΑ		16:1

*Τα προϊόντα μπορούν να προσαρμοστούν κατόπιν ειδικού αιτήματος.

Διάγραμμα καλωδίωσης

ΛΕΙΤΟΥΡΓΙΑ	ΧΡΩΜΑ
+5V	ΚΟΚΚΙΝΟΣ	UL1007 26AWG
ΑΙΘΟΥΣΑ Α	ΚΙΤΡΙΝΟΣ
HALLB	ΠΡΑΣΙΝΟΣ
HALLC	ΜΠΛΕ
GND	ΜΑΥΡΟΣ
ΦΑΣΗ Α	ΚΙΤΡΙΝΟΣ	UL3265 22AWG
Β ΦΑΣΗ	ΠΡΑΣΙΝΟΣ
ΦΑΣΗ Γ	ΜΠΛΕ

Μηχανική Διάσταση

Πλανητική αβούρτσιστη μηχανή 24v 0.8A Nema κιβωτίων ταχυτήτων 17 42mm 0

Ηλεκτρικές προδιαγραφές GEARBOX 36mm:

Υλικό στέγασης	Ρουλεμάν στην έξοδο	Ακτινικό φορτίο (10 mm από τη φλάντζα) N	Αξονικό φορτίο άξονα (N)	Μέγιστη δύναμη προσαρμογής άξονα (N)	Ακτινικό παιχνίδι άξονα (mm)	Παιχνίδι ώσης του άξονα (mm)	Αντίστροφη κίνηση χωρίς φορτίο (°)
Μεταλλουργία σκόνης	ρουλεμάν μανικιών	≤120	≤80	≤500	≤0,03	≤0,1	≤1,5

Αναλογία μείωσης	Ονομαστική ροπή ανοχής (Nm)	Μέγιστη στιγμιαία ροπή ανοχής (Nm)	Αποδοτικότητα%	Μήκος (mm)	Βάρος (g)	Αριθμός συρμών με γρανάζια
1/4	0.3	1.0	81%	24.8	145	1
1/5
1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41,9	213	3
1/62
1/76
1/94
1/117

Μηχανική Διάσταση

Πλανητική αβούρτσιστη μηχανή 24v 0.8A Nema κιβωτίων ταχυτήτων 17 42mm 1

Άλλη αναλογία κιβωτίου ταχυτήτων

Πλανητικό κιβώτιο ταχυτήτων 42 χλστ
Αναλογία μείωσης	Ονομαστική ροπή ανοχής (Nm)	Μέγιστη στιγμιαία ροπή ανοχής (Nm)	Αποδοτικότητα%	Μήκος (mm)	Βάρος (g)	Αριθμός συρμών με γρανάζια
1/4	1.0	3.0	81%	32.5	170	1
1/6
1/15	4.0	12	72%	46.3	207	2
1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	65%	60.1	267

Πλανητικό κιβώτιο 56mm
Αναλογία μείωσης	Ονομαστική ροπή ανοχής (Nm)	Μέγιστη στιγμιαία ροπή ανοχής (Nm)	Αποδοτικότητα%	Μήκος μεγάλο (mm)	Βάρος (g)	Αριθμός συρμών με γρανάζια
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

ΣΚΗΝΗ ΚΑΤΑΣΚΕΥΗΣ

Πλανητική αβούρτσιστη μηχανή 24v 0.8A Nema κιβωτίων ταχυτήτων 17 42mm 2

ΕΡΓΑΣΤΗΡΙΑΚΟΣ ΡΟΤΟΡΑΣ ΤΡΟΦΗΣ CNC ΚΕΝΤΡΟ

ΕΞΩΤΕΡΙΚΟΣ ΚΥΚΛΟΣ

Πλανητική αβούρτσιστη μηχανή 24v 0.8A Nema κιβωτίων ταχυτήτων 17 42mm 3

ΑΥΤΟΜΑΤΗ ΓΡΑΜΜΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΓΡΑΜΜΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ

ΓΡΑΜΜΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ

Πλανητική αβούρτσιστη μηχανή 24v 0.8A Nema κιβωτίων ταχυτήτων 17 42mm 4

ΓΡΑΜΜΙΚΟ ΒΗΜΑ ΣΤΑΤΟΡΑ ΚΙΒΩΤΙΟΥ ΚΙΝΗΤΗΡΑ ΜΕΤΑ ΤΗΝ ΤΥΠΗ

Πλανητική αβούρτσιστη μηχανή 24v 0.8A Nema κιβωτίων ταχυτήτων 17 42mm 5

ΔΟΚΙΜΗ ΒΛΑΒΗΣ ΔΟΚΙΜΗ ΣΕΡΒΟ ΚΙΝΗΤΗΡΑ ΕΠΙΘΕΩΡΗΣΗ ΔΙΑΣΤΑΣΕΩΝ

Πιστοποίηση


			Αναφορά βηματικού κινητήρα ROHS
Ημερομηνία: 09 Ιουνίου 2021

			Έκθεση BLDC Motor ROHS
Ημερομηνία: 09 Ιουνίου 2021

			Πιστοποιητικό CE


			IATF 16949: 2016
Ισχύει έως: 02 Ιουνίου 2024

			ISO 9001: 2015
Ισχύει έως: 02 Ιουνίου 2024

Γιατί να μας επιλέξετε
Σας προσφέρουμε:
Μηχανική Υποστήριξη
Η επαγγελματική μας ομάδα μπορεί να σας βοηθήσει να βρείτε τον σωστό και κατάλληλο κινητήρα για εσάς. Οι μηχανικοί μας έχουν πλούσια εμπειρία προϊόντων ελέγχου κίνησης σε διάφορες βιομηχανίες, όπως: ρομπότ, μηχανήματα συσκευασίας, μηχανήματα κλωστοϋφαντουργίας, ιατρικά όργανα, μηχανήματα εκτύπωσης, έξυπνο εξοπλισμό logistics και ούτω καθεξής.

			Εύρημα
			Προσαρμογή
			Βελτιστοποιώ

			Η ομάδα μας μπορεί να σας βοηθήσει να βρείτε τον καταλληλότερο κινητήρα για εφαρμογή από την τεράστια ποικιλία κινητήρων

			Μπορούμε να σχεδιάσουμε και να προσαρμόσουμε την απόδοση και το εξωτερικό για τη δική σας χρήση ή συναρμολόγηση
			Για έργα OEM, έχουμε πάνω από 15 χρόνια εμπειρίας στην επίλυση διαφορετικών προβλημάτων σε διάφορες εφαρμογές. Βελτιώνουμε το προϊόν μας μαζί με τον πελάτη μας.

Υποστήριξη Κατασκευής
Ανεξάρτητα από τον όγκο της παραγγελίας, θα παρέχουμε την ίδια υπηρεσία. Η ομάδα μηχανικών μας είναι σε θέση να σας παρέχει γρήγορα και ακριβή πρωτότυπα με βάση τις προσαρμοσμένες απαιτήσεις σας.

			Πρωτότυπα
			Τυπική παρτίδα
			Παρτίδα μεγάλου όγκου

			1-10 τεμ
			500-5000 τεμ
			πάνω από 5000 τεμ

Μεγάλης κλίμακας παραγωγή
Το εργοστάσιό μας ιδρύθηκε το 1999 και ο χώρος του εργαστηρίου είναι πάνω από 15.000㎡. Διαθέτουμε δική μας γραμμή παραγωγής και κέντρο κατεργασίας CNC, συμπεριλαμβανομένης της επωνυμίας μύλου ακριβείας CNC (Σουηδία), επωνυμίας CNC (Γερμανία), τόρνου και φρεζαρίσματος DMG, τόρνου DMG, όργανο μέτρησης Mahr, κινεζικής κυλινδρικής μηχανής λείανσης ακριβείας, μηχανής τόρνου CNC, αυτόματης μηχανής περιέλιξης πολλαπλών κεφαλών και αυτόματης γραμμής περιέλιξης.
