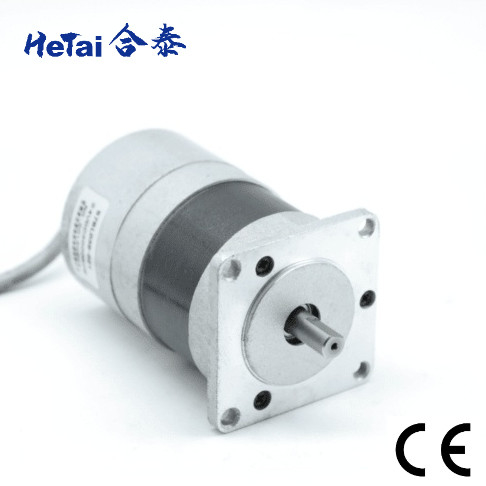

Πολυμεταλλικός μηχανοκίνητος κινητήρας Dc Nema 23 57mm 24V 56W 57BL03B-021

Πολυμεταλλικός μηχανοκίνητος κινητήρας Dc Nema 23 57mm 24V 56W 57BL03B-021

Επωνυμία:	HeTai
Αριθμός Μοντέλου:	57BL03B-021
MOQ:	50
τιμή:	USD
Χρόνος παράδοσης:	25 ημέρες
Όροι πληρωμής:	L/C, D/P, T/T, Western Union, MoneyGram

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE ROHS ISO

Ονομασία προϊόντος:

αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή

Άνεμος τύπος:

Αστέρι

Γωνία επίδρασης αιθουσών:

120° ηλεκτρική γωνία

Ονομαστική τάση:

24 VDC

Αντίσταση:

0,8 ωμ

Τάξη μόνωσης:

No-Load ταχύτητα:

3800± 10%

No-load ρεύμα:

0,5 Amps

Καθορισμένη ταχύτητα:

3000± 10%

Εκτιμημένη ροπή:

0,18 N.m

Θερμοκρασία περιβάλλοντος:

-20°C~+50°C

Μέγιστη ακτινοβολία:

75 N (10 mm από την εμπρόσθια φλάντσα)

Ανώτατη αξονική δύναμη:

Επίπεδο IP:

Διάκριση IP40

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο με το εσωτερικό κιβώτιο αφρού, παλέτα

Δυνατότητα προσφοράς:

10000 PC/μήνας

Επισημαίνω:

Πολυ αβούρτσιστη συνεχής μηχανή 24V μετάλλων

NEMA 23 αβούρτσιστη ΣΥΝΕΧΉΣ μηχανή

αβούρτσιστη μηχανή 57mm Bldc

Περιγραφή προϊόντος

57mm 24V Πολυμεταλλικός 56W57BL03B-021 Υψηλής ποιότητας μηχανοκίνητος κινητήρα Nema 23

Οι συνεχείς κινητήρες χωρίς βούρτσα έχουν σημαντικά υψηλότερη απόδοση και απόδοση και χαμηλότερη ευαισθησία σε μηχανική φθορά από ό, τι οι βουρτσισμένοι ομολόγοι τους.Έτσι, αν είστε κάποιος που κάνει ένα αρκετά μεγάλο αριθμό σοβαρών έργων που απαιτούν ένα τρυπάνιΘα σας δώσει μεγαλύτερη ταχύτητα και ισχύ και θα απαιτήσει λιγότερη συντήρηση.

Η σειρά 57BL είναι κυλινδρικός κινητήρας BLDC. Η περιοχή ταχύτητας είναι από 2500 rpm-3000 rpm και η ονομαστική ροπή είναι από 0,057 NM έως 0,44 NM.

Το πλεονέκτημα της σειράς 57 είναι ότι:
● Εξαιρετική σταθερότητα ταχύτητας
● Συμπίεση και υψηλή ισχύς
● Υψηλή αποδοτικότητα και εξοικονόμηση ενέργειας
● Μικρή αύξηση της θερμοκρασίας, χαμηλός θόρυβος, χαμηλή δόνηση
● Μεγάλη διάρκεια ζωής και χαμηλό κόστος συντήρησης

Ηλεκτρική προδιαγραφή

Προδιαγραφές	Μονάδα	57BL03B-021
Ονομαστική τάση	ΔΕΔ	24
Αντίσταση	Υπηρεσίες υγείας	0.8
Καθορισμένη ταχύτητα	Επ / λεπτό	3000± 10%
Δομική ροπή	Ε.μ.	0.18
Ταχύτητα χωρίς φορτίο	Επ / λεπτό	3800± 10%
ρεύμα χωρίς φορτίο	Άμπερ	0.5
Σταθερή ροπή	Αριθμός	0.06
Σταθερή ΕΜΠ πίσω	V/kRPM	6.3
Τάξη μόνωσης		Β

Διάγραμμα καλωδίωσης

Πίνακας ηλεκτρικής σύνδεσης
ΕΠΙΧΡΗΜΑ	Χρώμα
+24V	Ερυθρό
Εθνική Τράπεζα	Μαύρο
ΑΒΙ	ΚΑΛΟ
DIR	Κίτρινο

Μηχανική διάσταση

Τεχνική προδιαγραφή

		Σχήμα	Σχήμα	Σχήμα	Σχήμα	Σχήμα	Σχήμα
Προδιαγραφές	Μονάδα	57BL01G	57BL02A	57BL03B	57BL04A	57BL05A	57BL06
Αριθμός φάσεων	Φάση	3	3	3	3	3	3
Αριθμός Πολωνών	Πολωνοί	4	4	4	4	4	4
Διορισμένη τάση	ΔΕΔ	24	24	24	24	24	24
Καθορισμένη ταχύτητα	Επ / λεπτό	2500	3000	3000	3000	3000	3000
Κατηγοριοποιημένο ρεύμα	Α	0.77	1.87	3.17	3.67	5.33	7.00
Δομική ροπή	Ε.μ.	0.057	0.11	0.18	0.22	0.33	0.44
Κατηγορία ισχύος	W	15	34.5	56	69	104	138
Δυναμική οπτικής ροπής	Ε.μ.	0.17	0.33	0.54	0.66	0.99	1.32
Σημαντικό ρεύμα	Άμπερ	2.3	5.6	9.5	11	16	21
Σταθερή ροπή	Αριθμός	0.074	0.059	0.057	0.060	0.062	0.063
Σταθερή ΕΜΠ πίσω	V/kRPM	7.75	6.2	5.9	6.3	6.5	6.6
Μέγεθος σώματος	χμ	41.5	46.5	56.5	66.5	86.5	106.5
Βάρος	Κίλο	0.35	0.44	0.56	0.67	0.95	1.18

*Τα προϊόντα μπορούν να ταιριάζουν με το κιβώτιο ταχυτήτων 42,52,56

* Τα προϊόντα μπορούν να προσαρμοστούν κατόπιν ειδικού αιτήματος.

Ποικιλία προϊόντων

Ονομασία του προϊόντος	Εξωτερική διάμετρος	Πεδίο τάσης	Πεδίο ισχύος	Πεδίο ισχύος	Ονομαστική ροπή
	Σιδηροκίνητος κινητήρας	40 mm-130 mm	24V, 36V, 48V, 310V	100 W-3000 W	0.12 N.m-20 N.m.
	Ονομασία του προϊόντος	Εξωτερική διάμετρος	Δυναμική ροπής	Τρόπος στιγμιαίας ανοχής	Αποτελεσματικότητα
	Πλανητικό κιβώτιο ταχυτήτων και κινητήρας κιβωτίου ταχυτήτων	22 mm-63 mm	0.1 N.m-20 N.m	0.3 N.m-60 N.m.	65 %, 72%, 81%
	Ονομασία του προϊόντος	Εξωτερική διάμετρος	Πεδίο ταχύτητας	Πεδίο ισχύος	Ονομαστική ροπή
	Μηχανή χωρίς βούρτσα DC	28 mm-110 mm	300 στροφές ανά λεπτό - 10000 στροφές ανά λεπτό	8 W-2000 w	00,02 Nm-6,5 Nm
	Ονομασία του προϊόντος	Εξωτερική διάμετρος	Γωνία βήματος	Στροφή διατήρησης	Πεδίο επαγωγικότητας
	Στάδιο κινητήρα	28 mm-110 mm	0.9, 1.2, 1.8	1 Kg.cm-33 Kg.cm	1 μm-42 μm

Τελική επιθεώρηση μηχανοκίνητου κινητήρα χωρίς βούρτσα

Πολυμεταλλικός μηχανοκίνητος κινητήρας Dc Nema 23 57mm 24V 56W 57BL03B-021 5

Μέτρηση του μήκους του κινητήρα Μέτρηση του μήκους του άξονα Μέτρηση του κύκλου Ouler

Πολυμεταλλικός μηχανοκίνητος κινητήρας Dc Nema 23 57mm 24V 56W 57BL03B-021 6

Μέτρηση της τρύπας της βίδες Μέτρηση του μήκους του καλωδίου Μέτρηση του μήκους του PVC

Απόσταση

Πολυμεταλλικός μηχανοκίνητος κινητήρας Dc Nema 23 57mm 24V 56W 57BL03B-021 7

Δοκιμάστε την αντίσταση Ακοή Δοκιμάστε την ταχύτητα

Πιστοποιητικό

Έκθεση ROHS για τον σταδιακό κινητήρα
Ημερομηνία: 9 Ιουνίου 2021

Έκθεση ROHS για τον κινητήρα BLDC
Ημερομηνία: 9 Ιουνίου 2021

Πιστοποιητικό CE

Διάταξη IATF 16949: 2016
Ισχύει έως: 02 Ιουνίου 2024

ISO 9001:2015
Ισχύει έως: 02 Ιουνίου 2024

Γιατί να μας επιλέξετε;
Σας προσφέρουμε:
Μηχανική υποστήριξη
Οι μηχανικοί μας έχουν πλούσια εμπειρία σε προϊόντα ελέγχου κίνησης σε διάφορες βιομηχανίες, όπως: ρομπότ, συσκευαστικά μηχανήματα,Μηχανήματα υφαντουργίας, ιατρικά όργανα, μηχανήματα εκτύπωσης, έξυπνο υλικοτεχνικό εξοπλισμό κλπ.

Βρες
Προσαρμογή
Βελτιστοποίηση

Η ομάδα μας μπορεί να σας βοηθήσει να βρείτε τον πιο κατάλληλο κινητήρα για την εφαρμογή από την τεράστια επιλογή κινητήρων
Μπορούμε να σχεδιάσουμε και να προσαρμόσουμε την απόδοση και το εξωτερικό για την ειδική χρήση ή συναρμολόγηση σας
Για τα έργα OEM, έχουμε πάνω από 15 χρόνια εμπειρίας στην επίλυση διαφορετικών προβλημάτων σε διάφορες εφαρμογές.

Υποστήριξη παραγωγής
Ανεξάρτητα από τον όγκο της παραγγελίας, θα παρέχουμε την ίδια υπηρεσία.

Πρωτότυπα
Τυποποιημένη παρτίδα
Μεγάλος όγκος παρτίδας

1-10 κομμάτια
500-5000 κομμάτια
Πάνω από 5000 κομμάτια

Μεγάλη παραγωγή
Το εργοστάσιο μας ιδρύθηκε το 1999 και η έκταση του εργαστηρίου είναι πάνω από 15.000m2.Ετικέτα μάρκας CNC (Γερμανία), στρογγυλομηχανή DMG, στρογγυλομηχανή DMG, όργανο μέτρησης Mahr, κινεζική κυλινδρική γραμμωτή ακριβείας, μηχανή στρογγυλομηχανής CNC, αυτόματη μηχανή περιτύλιξης πολλαπλών κεφαλιών,αυτόματη γραμμή συναρμολόγησης και ούτω καθεξής
