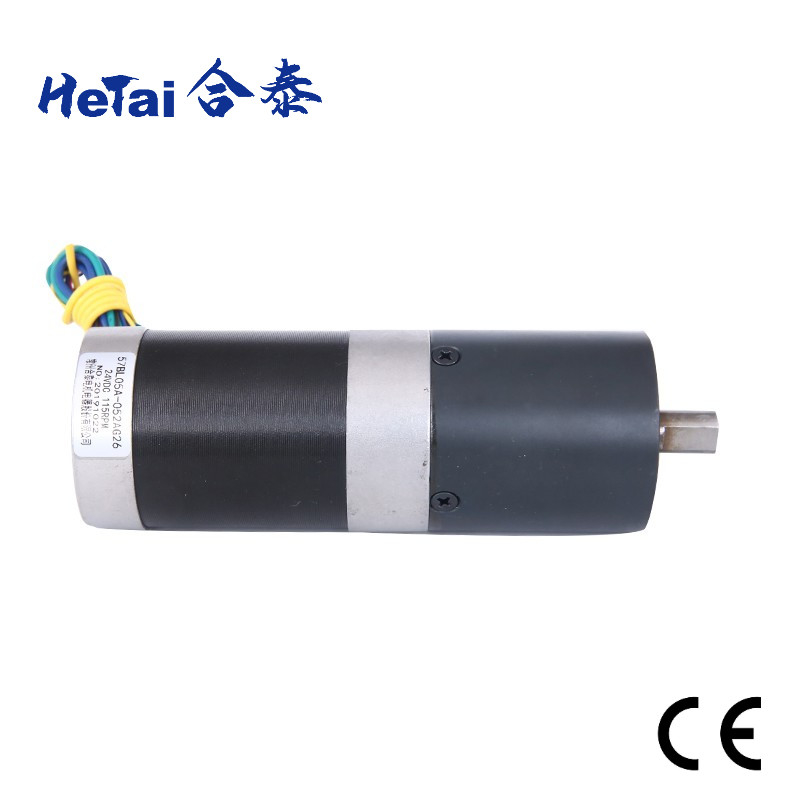

Χαμηλού θορύβου Nema 23 αβούρτσιστη συνδεμένη μηχανή 24 Β εξατομικεύσιμο

Χαμηλού θορύβου Nema 23 αβούρτσιστη συνδεμένη μηχανή 24 Β εξατομικεύσιμο

Επωνυμία:	Hetai
Αριθμός Μοντέλου:	57BL05A
MOQ:	50
τιμή:	USD
Χρόνος παράδοσης:	28-31
Όροι πληρωμής:	L/C, D/P, T/T, Western Union, MoneyGram

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE ROHS ISO

Όνομα προϊόντος:

Αβούρτσιστη μηχανή κιβωτίων ταχυτήτων

Ονομαστική τάση:

Ωριαία ταχύτητα:

115± 10% σ.α.λ

Ονομαστική ροπή:

6,1 Nm

Ταχύτητα χωρίς φορτίο:

4500±10% σ.α.λ

Αντίσταση:

0.35 Ωμ

Ρεύμα χωρίς φορτίο:

1 Άμπερ

Αντίσταση μόνωσης:

Συνεχές ρεύμα 100MΩ Min.500VC

Άνεμος τύπος:

Αστέρι

Διηλεκτρική αντοχή:

500V εναλλασσόμενο ρεύμα 1 λεπτό

Πιστοποίηση:

CE ROHS ISO

Κατηγορία μόνωσης:

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο με το εσωτερικό κιβώτιο αφρού, παλέτα

Δυνατότητα προσφοράς:

5000pcs/month

Επισημαίνω:

Nema 23 αβούρτσιστη συνδεμένη μηχανή

Αβούρτσιστη συνδεμένη μηχανή 24V

Χαμηλού θορύβου αβούρτσιστη συνδεμένη μηχανή

Περιγραφή προϊόντος

Χαμηλός θόρυβος Nema 23 24 V 57BL05A-052AG26 Προσαρμόσιμο μηχανοκίνητο μηχάνημα χωρίς βούρτσα

Η ομάδα των μηχανικών μας έχει δεκαετίες εμπειρίας στο σχεδιασμό και την κατασκευή Stepper, Brushless, και Worm, γρανάζια.

ένας κινητήρας χωρίς βούρτσα με κιβώτιο ταχυτήτων θεωρείται κινητήρας υψηλών επιδόσεων ικανός να παρέχει μεγάλες ποσότητες ροπής σε ευρύ φάσμα ταχυτήτων (500 ∼ 15.000 στροφές ανά λεπτό).Αυτοί οι κινητήρες μπορούν να περιστραφούν για να ταιριάζουν με μια συγκεκριμένη τάση.Οι νέες επιλογές περιλαμβάνουν καλωδίωση, συνδέσμους και πολλές διαμορφώσεις άξονα.ο κινητήρας ταχυτήτων που αποτελεί εξαιρετική επιλογή για εφαρμογές όπου η υψηλή ροπή και ο χώρος είναι σημαντικοί.

Ηλεκτρικές προδιαγραφές:

		Σχήμα
Μέρος κινητήρα		57BL05A-052AG26
Αντίσταση	Υπηρεσίες υγείας	0.35
Ονομαστική τάση	ΔΕΔ	24
Ταχύτητα χωρίς φορτίο	Επ / λεπτό	4500±10%
ρεύμα χωρίς φορτίο	Επικεφαλής	1
Καθορισμένη ταχύτητα	Επ / λεπτό	3000± 200
Δομική ροπή	Ε.μ.	0.33
Σταθερή ροπή	Αριθμός	0.062
Σταθερή ΕΜΠ πίσω	V/kRPM	6.5
Ειδικές προδιαγραφές κινητήρα με πλανητική ταχύτητα
Δομική ροπή	Ε.μ.	6.1
Καθορισμένη ταχύτητα	Επ / λεπτό	115± 10%
Ποσοστό		26:1

* Τα προϊόντα μπορούν να προσαρμοστούν κατόπιν ειδικού αιτήματος.

Διάγραμμα καλωδίωσης

ΕΠΙΧΡΗΜΑ	Χρώμα
+5V	Ερυθρό	UL1007 26AWG
Αίθουσα Α	Κίτρινο
Αίθουσα Β	ΕΠΙΣΤΕΡΑ
Αίθουσα Γ	ΚΑΛΟ
Εθνική Τράπεζα	Μαύρο
ΦΑΣΗ Α	Κίτρινο	UL1015 20AWG
ΦΑΣΙΑ Β	ΕΠΙΣΤΕΡΑ
ΦΑΣΗ Γ	ΚΑΛΟ

Μηχανική διάσταση

Χαμηλού θορύβου Nema 23 αβούρτσιστη συνδεμένη μηχανή 24 Β εξατομικεύσιμο 0

Πλανητικό κιβώτιο 56 mm

Υλικό στέγασης	Κουρέας κατά την έξοδο	Ραδιακό φορτίο ((10 mm από τη φλάντσα) N	Άξονα φορτίου άξονα ((N)	Δύναμη πίεσης-συναρμολόγησης άξονα μέγιστη ((N)	Ραδιακό παιχνίδι άξονα (mm)	Δυνατότητα ώθησης του άξονα (mm)	Αντίδραση σε μη φορτίο (°)
Μεταλλουργία σκόνης	Στρογγυλοφόρα	≤ 450	≤ 200	≤ 1000	≤0.03	≤0.1	≤ 1.5

Αριθμός τρένων με κιβώτιο ταχυτήτων	1	2
Ποσοστό μείωσης	1/6	1/15, 1/18, 1/26, 1/47, 1/66
Μέγεθος (mm)	41.3	59.6
Βάρος ((g)	491.0	700.0

Μηχανική διάσταση

Χαμηλού θορύβου Nema 23 αβούρτσιστη συνδεμένη μηχανή 24 Β εξατομικεύσιμο 1

Άλλος λόγος κιβωτίου ταχυτήτων

Ο κινητήρας χωρίς βούρτσα μπορεί να ταιριάζει με το ακόλουθο κιβώτιο ταχυτήτων

Πλανητικό κιβώτιο 36 mm
Ποσοστό μείωσης	Πραγματικό επιτρεπόμενο φορτίο ((Nm)	Μέγεθος (mm)	Αριθμός σιδηροδρομικών μηχανών
1/4	1.0	24.8	1
1/5
1/16	3.5	32.4	2
1/20
1/25
1/53	7.5	41.9	3
1/62
1/76
1/94
1/117

Πλανητικό κιβώτιο 42 mm
Ποσοστό μείωσης	Πραγματικό επιτρεπόμενο φορτίο ((Nm)	Μέγεθος (mm)	Αριθμός σιδηροδρομικών μηχανών
1/4	3.0	32.5	1
1/6
Ασφάλεια, 1/15	12	46.3	2
Επικοινωνία, 1/18
1/25
1/36
1/54	25	60.1	3
1/65
1/90
1/112
1/155
1/216	30	60.1	3

Αριθμός αμαξοστοιχιών

Πρωταρχικός κινητήρας
Δευτερεύουσα κίνηση
Τρίσταπτη μετάδοση

Πιστοποιητικό

Έκθεση ROHS για τον σταδιακό κινητήρα
Ημερομηνία: 9 Ιουνίου 2021

Έκθεση ROHS για τον κινητήρα BLDC
Ημερομηνία: 9 Ιουνίου 2021

Πιστοποιητικό CE

Διάταξη IATF 16949: 2016
Ισχύει έως: 02 Ιουνίου 2024

ISO 9001:2015
Ισχύει έως: 02 Ιουνίου 2024

ΒΤελική επιθεώρηση κινητήρα

Μετρήστε το μήκος του κινητήρα
Μετρήστε το μήκος του άξονα
Μέτρηση τηςΚύκλος Ούλερ

Μέτρηση της τρύπας βίδαΑπόσταση
Μετρήστε το μήκος του σύρματος
Μέτρηση του μήκους του PVC

Δοκιμάστε την Αντίσταση
Ακούγοντας
Δοκιμάστε την ταχύτητα

Πακέτο και παράδοση

Χαμηλού θορύβου Nema 23 αβούρτσιστη συνδεμένη μηχανή 24 Β εξατομικεύσιμο 16

Χαμηλού θορύβου Nema 23 αβούρτσιστη συνδεμένη μηχανή 24 Β εξατομικεύσιμο 17

Γενικές ερωτήσεις

1-Είστε εργοστάσιο;

Ναι, είμαστε εργοστάσιο. Το εμπορικό μας σήμα Hetai είναι ένας γνωστός κατασκευαστής μικροκινητήρων για περισσότερα από 20 χρόνια στην
Κίνα: Κύριο προϊόν, συμπεριλαμβανομένου του υβριδικού σταπτήρα, του αδιάβροχου κινητήρα συνεχούς ρεύματος, του κινητήρα σερβοκίνησης και του πλανητικού κιβωτίου ταχυτήτων.

2Έχεις άλλες πληροφορίες επικοινωνίας;
Ναι, παρακαλώ στείλτε μας email: info@ht-motor.com 3.
Παρακαλούμε επισκεφτείτε την παρακάτω ιστοσελίδα για να το κατεβάσετε:https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

3- Μπορώ να δοκιμάσω δείγμα;
Ναι, τα δείγματα και το φορτίο χρεώνονται.

4Μπορώ να έχω προσαρμοσμένο προϊόν;
Φυσικά, όλα τα προϊόντα μπορούν να προσαρμοστούν με βάση το ειδικό αίτημα.

5-Πώς αποστέλλετε τα αγαθά;
Συνήθως αποστέλλουμε αγαθά με express ((DHL/UPS/FEDEX/TNT), θαλάσσια και αεροπορική, δεχόμαστε επίσης μεταφορείς.

6Ποιοι είναι οι όροι πληρωμής;
Τ/Τ ((τραπεζική μεταφορά), Paypal ((0,5% χρεώσεις paypal), ΑΛΙΒΑΒΑ εγγύηση παραγγελία αποδεχτεί

7Αυτή είναι η τελική τιμή σας;
Αν έχετε μεγάλη ποσότητα, μπορούμε να διαπραγματευτούμε για την έκπτωση.

8Ποια είναι η εγγύηση για τα προϊόντα σας;
Η εγγύηση μας είναι για ένα έτος. Αν υπάρξουν προβλήματα ποιότητας από την πλευρά μας κατά τη διάρκεια αυτής της περιόδου, θα αναλάβουμε το κόστος αποστολής και την αντικατάσταση.Παρακαλούμε σημειώστε ότι η ζημία που προκλήθηκε από την ακατάλληλη χρήση του προϊόντος δεν καλύπτεται από την εγγύηση.
