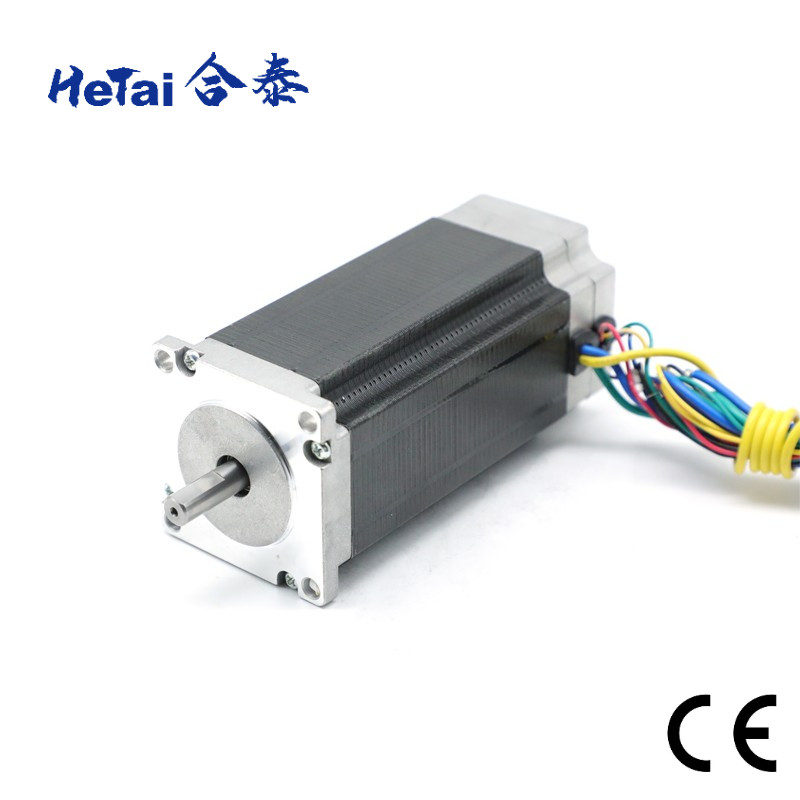

Nema 23 αβούρτσιστη συνεχής μηχανή 57mm σταθερή απόδοση 57BLF 36 Β

Nema 23 αβούρτσιστη συνεχής μηχανή 57mm σταθερή απόδοση 57BLF 36 Β

Επωνυμία:	HeTai
Αριθμός Μοντέλου:	57BLF04A-001
MOQ:	50
τιμή:	USD
Χρόνος παράδοσης:	25 ημέρες
Όροι πληρωμής:	L/C, D/P, T/T, Western Union, MoneyGram

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE ROHS ISO

Όνομα προϊόντων:

Αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή

Άνεμος τύπος:

Αστέρι

Γωνία επίδρασης αιθουσών:

120° ηλεκτρική γωνία

Ονομαστική τάση:

36 VDC

Ροπή C0.136 N.m/Aonstant:

0,09 N.m/A

Κατηγορία μόνωσης:

No-load ταχύτητα:

3800 περιστροφές/λεπτό

No-load ρεύμα:

1 Amps

Εκτιμημένη ταχύτητα:

3000± 200 περιστροφή/λεπτό

Εκτιμημένη ροπή:

0,8 N.m

Πίσω Emf σταθερά:

9.47 V/KRPM

Ανώτατη ακτινωτή δύναμη:

75 Ν (10mm από την μπροστινή φλάντζα)

Ανώτατη αξονική δύναμη:

15 Ν

Επίπεδο IP:

IP40

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο με το εσωτερικό κιβώτιο αφρού, παλέτα

Δυνατότητα προσφοράς:

10000 PC/μήνας

Επισημαίνω:

Nema23 αβούρτσιστη συνεχής μηχανή 57mm

36V αβούρτσιστη συνεχής μηχανή

Αβούρτσιστη μηχανή 3800 περιστροφών/λεπτό Bldc

Περιγραφή προϊόντος

Αβούρτσιστη συνεχής μηχανή Nema 23 57mm σταθερή απόδοση χονδρικό 57BLF 36 Β

Ένας αβούρτσιστος ΣΥΝΕΧΗΣ ηλεκτρικός κινητήρας (BLDC) είναι ηλεκτρικός ένας μηχανοκίνητος από έναν άμεσο τρέχοντα ανεφοδιασμό τάσης και ηλεκτρονικά αντί από τις βούρτσες όπως στις συμβατικές ΣΥΝΕΧΕΊΣ μηχανές. Οι μηχανές BLDC είναι δημοφιλέστερες από τις συμβατικές ΣΥΝΕΧΕΊΣ μηχανές σήμερα, αλλά η ανάπτυξη αυτές τύπος μηχανών είναι μόνο δυνατή από τη δεκαετία του '60 όταν αναπτύχθηκε η ηλεκτρονική ημιαγωγών.

Και οι δύο τύποι μηχανών αποτελούνται από έναν στάτη με τους μόνιμους μαγνήτες ή τις ηλεκτρομαγνητικές σπείρες στο εξωτερικό και έναν στροφέα με windings σπειρών που μπορεί να τροφοδοτηθεί από το άμεσο ρεύμα στο εσωτερικό. Όταν η μηχανή τροφοδοτείται από το άμεσο ρεύμα, ένα μαγνητικό πεδίο θα δημιουργηθεί μέσα στο στάτη, είτε που προσελκύει είτε που αποκρούει τους μαγνήτες στο στροφέα. Αυτό αναγκάζει το στροφέα για να αρχίσει.

Ηλεκτρική προδιαγραφή

ΠΕΡΙΣΤΡΟΦΗ: CCW ΒΛΈΠΕΙ ΑΠΌ ΤΟ ΤΈΛΟΣ ΜΟΛΎΒΔΟΥ

Πρότυπο κατασκευής	Μονάδα	57BLF04A-001
Ονομαστική τάση	VDC	36
Αντίσταση	ΩΜ	0,4
Εκτιμημένη ταχύτητα	Περιστροφή/λεπτό	3000±200
Εκτιμημένη ροπή	N.m	0,8
No-load ταχύτητα	Περιστροφή/λεπτό	3800
No-load ρεύμα	Amps	1
Σταθερά ροπής	N.m/A	0,09
Πίσω EMF σταθερά	V/kRPM	9.47
Κατηγορία μόνωσης		Β

Διάγραμμα καλωδίωσης

ΗΛΕΚΤΡΙΚΟΣ ΠΙΝΑΚΑΣ ΣΥΝΔΕΣΗΣ
+5 Β	ΚΟΚΚΙΝΟΣ	UL 1007 AWG 26
ΑΙΘΟΥΣΑ Α	ΚΙΤΡΙΝΟΣ
ΑΙΘΟΥΣΑ Β	ΠΡΑΣΙΝΟΣ
ΑΙΘΟΥΣΑ Γ	ΜΠΛΕ
GND	ΜΑΥΡΟΣ
ΣΥΓΧΡΟΝΙΣΤΕ ΤΟ Α	ΚΙΤΡΙΝΟΣ	UL 1050 20 AGW
ΦΑΣΗ Β	ΠΡΑΣΙΝΟΣ
ΦΑΣΗ Γ	ΜΠΛΕ

Μηχανική διάσταση

Σειρά προϊόντων

Όνομα προϊόντων	Εξωτερική διάμετρος	Σειρά τάσης	Σειρά δύναμης	Σειρά δύναμης	Εκτιμημένη ροπή
	Χωρίστε τη μηχανή	40 χιλ.-130 χιλ.	24V, 36V, 48V, 310V	100 W-3000 W	0,12 n.m-20 N.m
	Όνομα προϊόντων	Εξωτερική διάμετρος	Εκτιμημένη ροπή ανοχής	Στιγμιαία ροπή ανοχής	Αποδοτικότητα
	Πλανητική μηχανή Gearbox&Gearbox	22 χιλ.-63 χιλ.	0,1 n.m-20 N.m	0,3 N.m-60 N.m	65%, 72%, 81%
	Όνομα προϊόντων	Εξωτερική διάμετρος	Σειρά ταχύτητας	Σειρά δύναμης	Εκτιμημένη ροπή
	Συνεχής αβούρτσιστη μηχανή	28 χιλ.-110 χιλ.	300 περιστροφή/λεπτό-10000 περιστροφές/λεπτό	8 W-2000 W	0,02 N.m-6.5 N.m
	Όνομα προϊόντων	Εξωτερική διάμετρος	Γωνία βημάτων	Κράτημα της ροπής	Σειρά αυτεπαγωγής
	Να περπατήσει μηχανή	28 χιλ.-110 χιλ.	0,9, 1,2, 1,8	1 το Kg.cm - 33 Kg.cm	1 mh-42 mh

Αβούρτσιστη τελική επιθεώρηση μηχανών

Nema 23 αβούρτσιστη συνεχής μηχανή 57mm σταθερή απόδοση 57BLF 36 Β 5

Μετρήστε το μήκος μηχανών Μετρήστε το μήκος άξονων Μετρήστε τον κύκλο Ouler

Nema 23 αβούρτσιστη συνεχής μηχανή 57mm σταθερή απόδοση 57BLF 36 Β 6

Μετρήστε την τρύπα βιδών Μετρήστε το μήκος του καλωδίου Μετρήστε το μήκος του PVC

Απόσταση

Nema 23 αβούρτσιστη συνεχής μηχανή 57mm σταθερή απόδοση 57BLF 36 Β 7

Εξετάστε την αντίσταση Άκουσμα Εξετάστε την ταχύτητα

Πιστοποιητικό


			Stepper έκθεση μηχανών ROHS
Ημερομηνία: Στις 9 Ιουνίου 2021

			Έκθεση μηχανών ROHS BLDC
Ημερομηνία: Στις 9 Ιουνίου 2021

			CE cetificate

			IATF 16949: 2016
Έγκυρος μέχρι: Στις 2 Ιουνίου 2024

			ISO 9001: 2015
Έγκυρος μέχρι: Στις 2 Ιουνίου 2024

Γιατί μας επιλέξτε
Σας προσφέρουμε:
Υποστήριξη εφαρμοσμένης μηχανικής
Η επαγγελματική ομάδα μας μπορεί να σας βοηθήσει για να βρεί τη σωστή και κατάλληλη μηχανή για σας. Οι μηχανικοί μας έχουν την πλούσια εμπειρία των προϊόντων ελέγχου κινήσεων στις διάφορες βιομηχανίες, όπως: ρομπότ, μηχανήματα συσκευασίας, υφαντικά μηχανήματα, ιατρικά όργανα, μηχανήματα εκτύπωσης, ευφυής εξοπλισμός διοικητικών μεριμνών και ούτω καθεξής.

			Βρείτε
			Προσαρμόστε
			Βελτιστοποιήστε

			Η ομάδα μας μπορεί να σας βοηθήσει να βρείτε την καταλληλότερη μηχανή για την εφαρμογή από την απέραντη επιλογή ο ur των μηχανών
			Μπορούμε να σχεδιάσουμε και να προσαρμόσουμε την απόδοση και το εξωτερικό για τη pecific χρήση ή τη συνέλευσή σας
			Για τα προγράμματα cOem, έχουμε πάνω από 15 έτη εμπειρίας OD που λύνει τα διαφορετικά προβλήματα στη διάφορη εφαρμογή. Βελτιώνουμε το προϊόν μας μαζί με τον πελάτη μας.

Υποστήριξη κατασκευής
Ανεξάρτητα από τον όγκο της διαταγής, θα παράσχουμε την ίδια υπηρεσία. Η ομάδα εφαρμοσμένης μηχανικής μας είναι σε θέση να παρέχει σε σας τα γρήγορα και ακριβή πρωτότυπα βασισμένα στις απαιτήσεις συνήθειάς σας.

			Πρωτότυπα
			Τυποποιημένη batch
			Batch μεγάλης ποσότητας

			1-10pcs
			500-5000pcs
			άνω των 5000pcs

Μεγάλης κλίμακας παραγωγή
Το εργοστάσιό μας ιδρύθηκε το 1999 και η περιοχή εργαστηρίων είναι άνω των 15,000㎡. Έχουμε τη γραμμή κατασκευής και CNC το επεξεργαμένος στη μηχανή κέντρο, συμπεριλαμβανομένου CNC ακρίβειας του καθολικού εμπορικού σήματος μύλων (Σουηδία), CNC του εμπορικού σήματος (Γερμανία), του τόρνου DMG και της άλεσης, τόρνος DMG, όργανο μέτρησης Mahr, κινεζική κυλινδρική αλέθοντας μηχανή ακρίβειας, CNC μηχανή τόρνου, αυτόματη πολυ-επικεφαλής άνεμος μηχανή, αυτόματη γραμμή συγκέντρωσης και ούτω καθεξής
