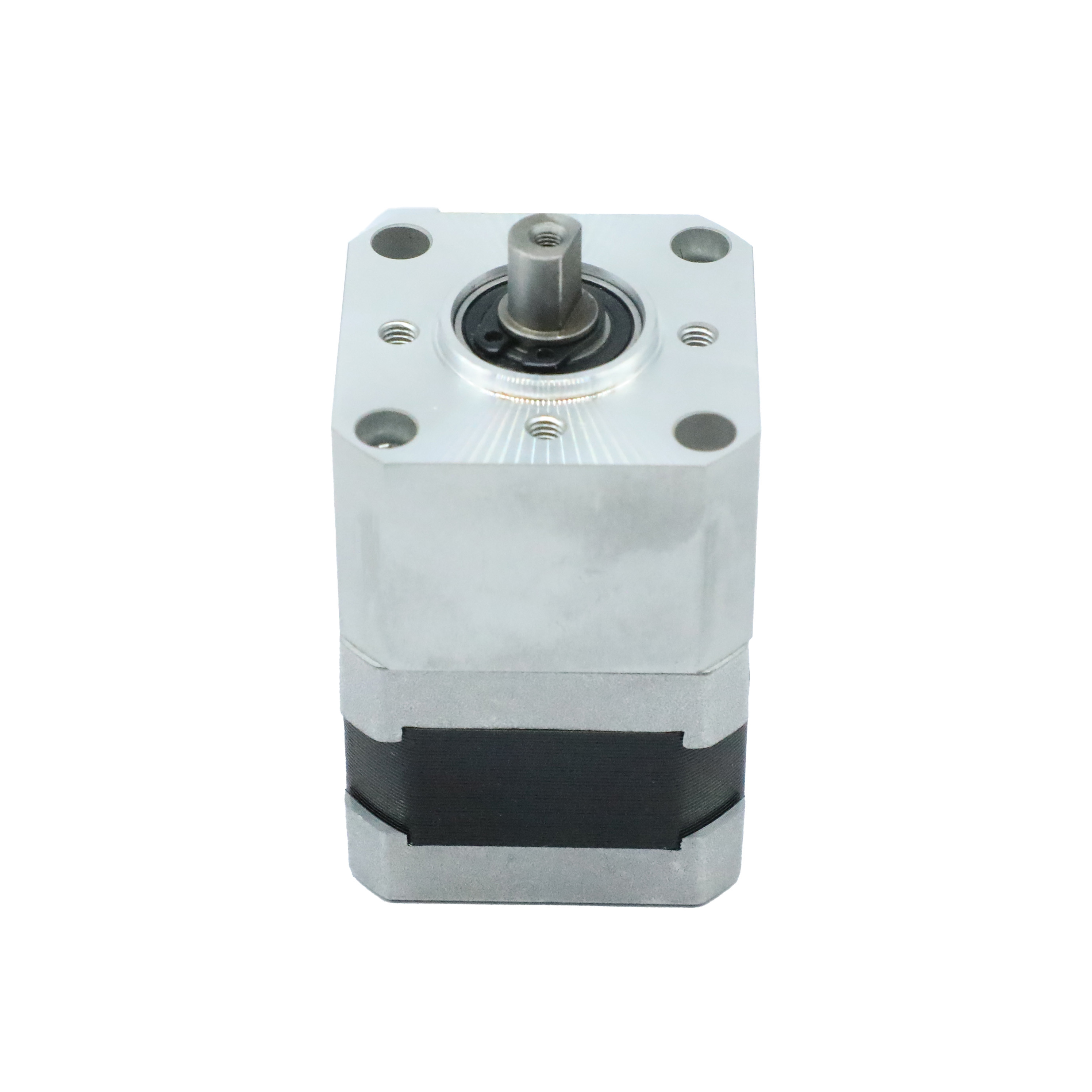

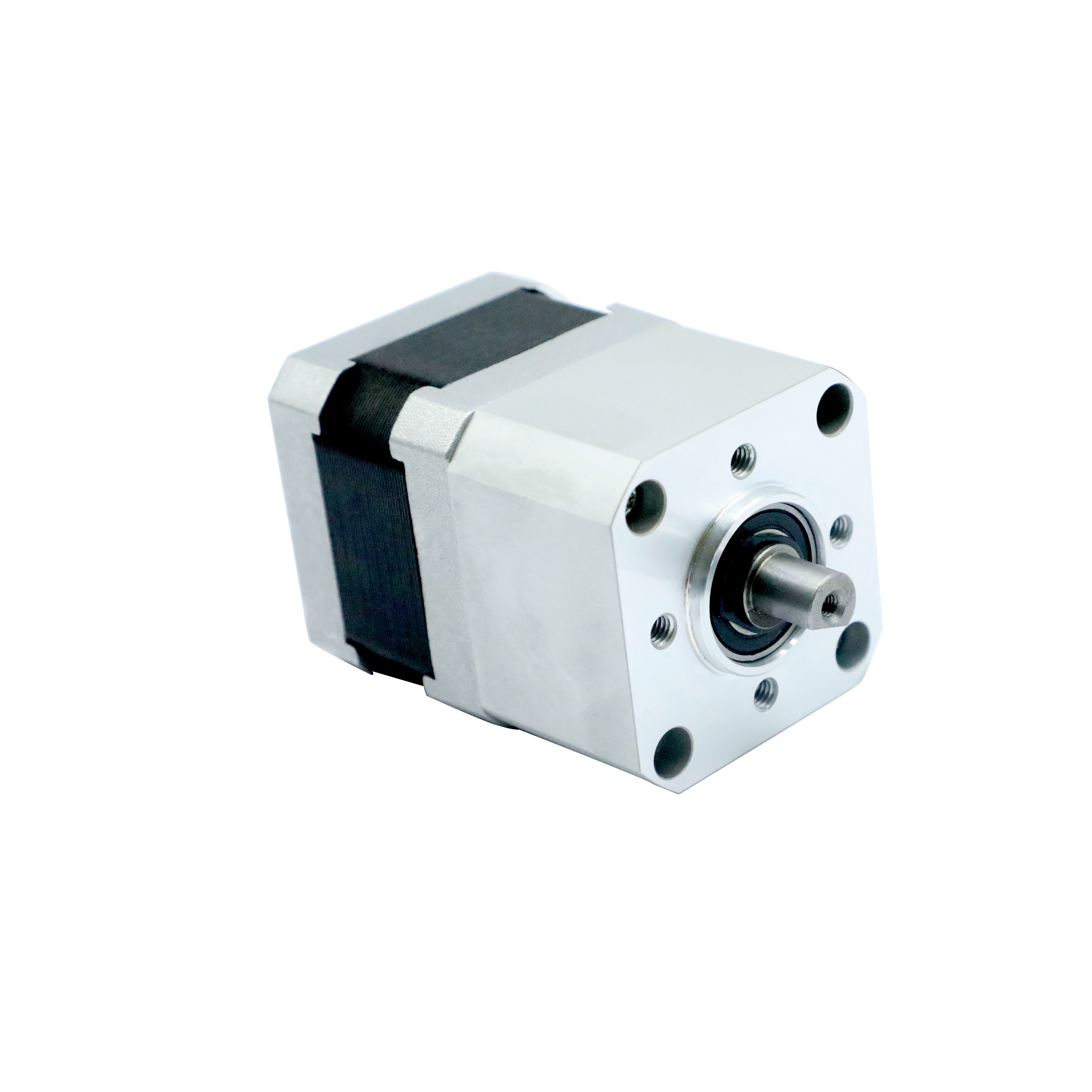

NEMA 17 TB42 Αποτελεσματικός πλανητικός μειωτής κιβώτιο ταχυτήτων με λιγότερη από 5 arcmin αντίδραση

Κατεβάστε το δελτίο δεδομένων του:TB Τεχνουργήματα υψηλής ακρίβειας.pdf

Περιγραφή του προϊόντος:

Το πλανητικό μας κιβώτιο ταχυτήτων έχει σχεδιαστεί για να παρέχει τη μέγιστη απόδοση και αξιοπιστία με χαμηλό θόρυβο και δονήσεις.αυτοκινητοβιομηχανίαΤο κιβώτιο ταχυτήτων είναι εξοπλισμένο με κιβώτια υψηλής ακρίβειας και είναι ικανό να παρέχει αντίδραση μικρότερη από 5 δευτερόλεπτα τόξου.και επίπεδο δονήσεων μικρότερο από 5 mm/sΤο κιβώτιο ταχυτήτων μπορεί να ψύχεται με ψύξη αέρα ή ψύξη πετρελαίου, ανάλογα με την ειδική εφαρμογή.

Το πλανητικό μας κιβώτιο ταχυτήτων είναι σχεδιασμένο για να παρέχει υψηλή απόδοση και αντοχή.Είναι κατασκευασμένο από υλικά υψηλής ποιότητας και υποβάλλεται σε αυστηρές δοκιμές ελέγχου ποιότητας για να εξασφαλιστεί ότι λειτουργεί αξιόπιστα και με συνέπειαΤο κιβώτιο ταχυτήτων είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών και είναι εύκολο στην εγκατάσταση και συντήρηση.



Χαρακτηριστικά:

• Ονομασία του προϊόντος:Πλανητικό κιβώτιο ταχυτήτων μειωτή
• Αποτελεσματικότητα:Μέχρι 97%
• Επίπεδο θορύβου:Λιγότερο από 65dB
• Θέρμανση:-10°C~+90°C
• Δρόμος εξόδου:Μέχρι 588N.m.
• Ζωή:15000(S1), 30000(S5)



Τεχνικές παραμέτρους:

Ειδικότητα
Ειδικότερα σημεία			Στάδιο		Ποσοστό	TB042		TB060		TB090		TB115		TB142
						ΤΕ050		ΤΕ070		ΤΕ090		ΤΕ120		ΤΕ150
Δυναμική ροπής εξόδου T2n(N-M)			1		3	18		42		117		187		351
					4	16		45		126		261		516
					5	16		48		141		311		588
					7(8) *	15		45		117		277		539
					10	12		36		114		242		505
			2		15	18		42		117		187		351
					20	16		45		126		261		516
					25	16		48		141		311		588
					30	18		42		117		187		351
					35	16		48		141		311		588
					40	16		45		126		261		516
					50	16		48		141		311		588
					70	15		45		117		277		539
					100	12		36		114		242		505
Δρόμος διακοπής έκτακτης ανάγκης T2not (N-M)			1,2		3 ~ 100	3 φορέςΣυγκριτική ροπή εξόδου
Δυναμική ταχύτητα εισόδου n	στροφές		1,2		3 ~ 100	3,000		3,000		3,000		2,000		2,000
Μέγιστη.Επιβατική ταχύτητα n	στροφές		1,2		3 ~ 100	5,000		5,000		5,000		4,000		3,000
Διάρκεια ζωής **	χρ		1,2		3 ~ 100	15000(S1),30000(S5)
Εργασιακή θερμοκρασία	°C		1,2		3 ~ 100	-10°C~+90°C
Προστασία			1,2		3 ~ 100	IP65
Λιπαντική			1,2		3 ~ 100	Συνθετικό λίπος
Θέση τοποθέτησης			1,2		3 ~ 100	Οποιαδήποτε κατεύθυνση
Ακουστικός ήχος	dB(2)		1,2		3 ~ 100	¥60		¥60		¥63		¥63		65 ¥
Αποτελεσματικότητα	%		1		3 ~ 10	97%
			2		15~100	¥95%



Μηχανικό σχέδιο:







Εφαρμογές:

Το κιβώτιο ταχυτήτων TB42 Planetary Reducer της Hetai είναι ένα κιβώτιο ταχυτήτων υψηλής ακρίβειας και ανθεκτικού τύπου που έχει σχεδιαστεί για να ανταποκρίνεται στις απαιτήσεις μιας ευρείας ποικιλίας εφαρμογών.Το TB42 έχει μια ισχυρή κατασκευή από υλικό χάλυβα και είναι κατάλληλο για ταχύτητες εισόδου 3000-5000rpmΔιαθέτει μια εντυπωσιακή αντίδραση μικρότερη από 5 λεπτά τόξου που επιτρέπει ακριβή έλεγχο και κίνηση.Το TB42 είναι διαθέσιμο σε μια σειρά αναλογιών από 3 έως 100 και μπορεί να ψύχεται είτε με ψύξη αέρα είτε με ψύξη πετρελαίουΕίναι πιστοποιημένο τόσο με το CE όσο και με το ISO και η ελάχιστη ποσότητα παραγγελίας είναι 50. Το TB42 είναι μια ιδανική επιλογή για διάφορες εφαρμογές, συμπεριλαμβανομένης της βιομηχανικής αυτοματισμού, της ρομποτικής, της ιατρικής τεχνολογίας,αεροδιαστημική, και περισσότερα.



Προσαρμογή:

Πλανητικό κιβώτιο ταχυτήτων μειωτή
Ετικέτα:Χετάι
Αριθμός μοντέλου:TB42
Τόπος προέλευσης:Τσανγκτσόου
Πιστοποίηση:Ειδικότερα:
Ελάχιστη ποσότητα παραγγελίας:50
Αναλογία:3-100
Ταχύτητα εισόδου:3000-5000 στροφές ανά λεπτό
Δρόμος εξόδου:Μέχρι 588N.m.
Μέθοδος ψύξης:Ψύξη αέρα, ψύξη πετρελαίου
Υλικό:Χάλυβας
Σημαντικά:Το πλανητικό μας κιβώτιο ταχυτήτων είναι μια αξιόπιστη και ισχυρή λύση για βιομηχανικές εφαρμογές.Είναι κατασκευασμένο από χάλυβα και είναι διαθέσιμο με μεθόδους ψύξης με αέρα και ψύξης με λάδιΕίναι πιστοποιημένο CE και ISO και έχει ελάχιστη ποσότητα παραγγελίας 50.

Υποστήριξη και υπηρεσίες:

1. 24/7 ηλεκτρονική τεχνική υποστήριξη

2- Εμπειρογνώμονες για την επιλογή και την εφαρμογή των προϊόντων

3. Ανίχνευση προβλημάτων και συντήρηση επί τόπου

4- Υπηρεσίες ολοκληρωμένης επισκευής και επισκευής

5Τεχνική κατάρτιση και εκπαίδευση

6. OEM-προσαρμοσμένο σχεδιασμό και ανάπτυξη



Προσαρμογή:

Ποια εξαρτήματα του κινητήρα μπορούν να προσαρμοστούν;

Τα επιπλέον εξατομικευμένα εξαρτήματα περιλαμβάνουν: εξατομικευμένους άξονες, τυποποιημένους άξονες, κλειδαρισμένους άξονες, άξονες D-cut, ρυμουλκούμενους άξονες κλπ.



1 Προσαρμοσμένοι άξονες

2 Προσαρμοσμένες φλάντζες, συμπεριλαμβανομένης της μορφής και των οπών τοποθέτησης των φλάντζων

3 Προσαρμοσμένη απόδοση

4 Προσαρμοσμένη βαθμολογία IP

5 Προσαρμοσμένη τάξη μόνωσης

6 Καλώδια προσαρμοσμένα

7 Προσαρμοσμένες συνδέσεις

8 Προσαρμοσμένοι κωδικοποιητές

9 Προσαρμοσμένες ενσωματωμένες μονάδες κίνησης και φρένα
